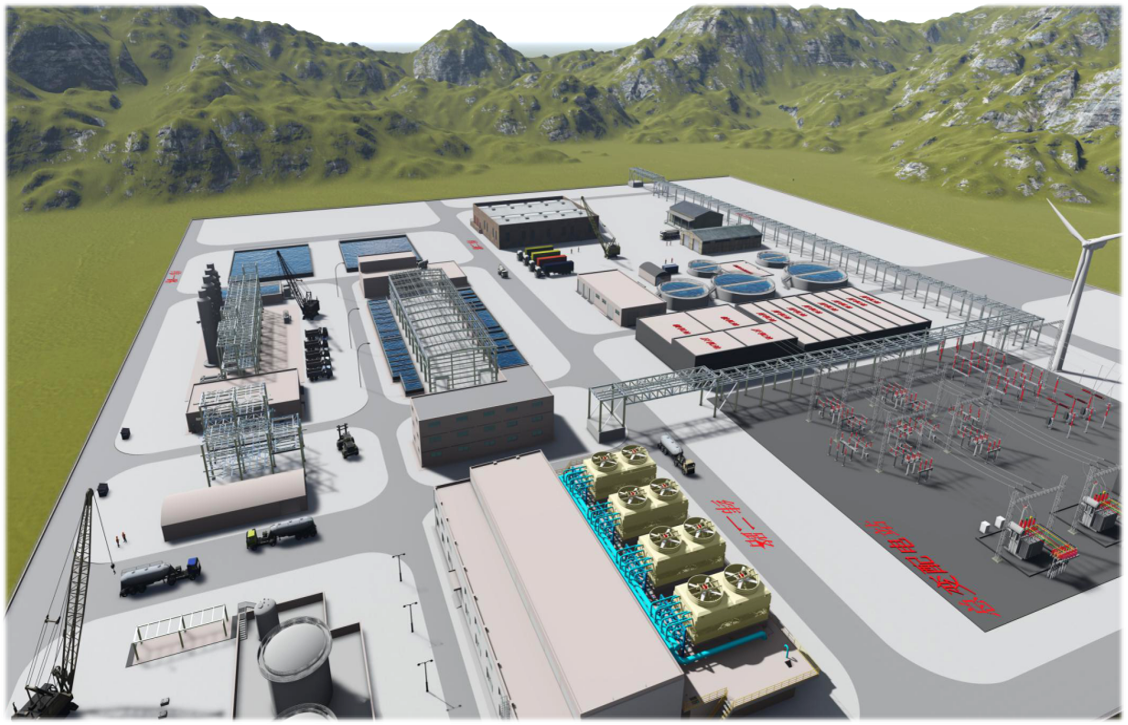

项目整体鸟瞰

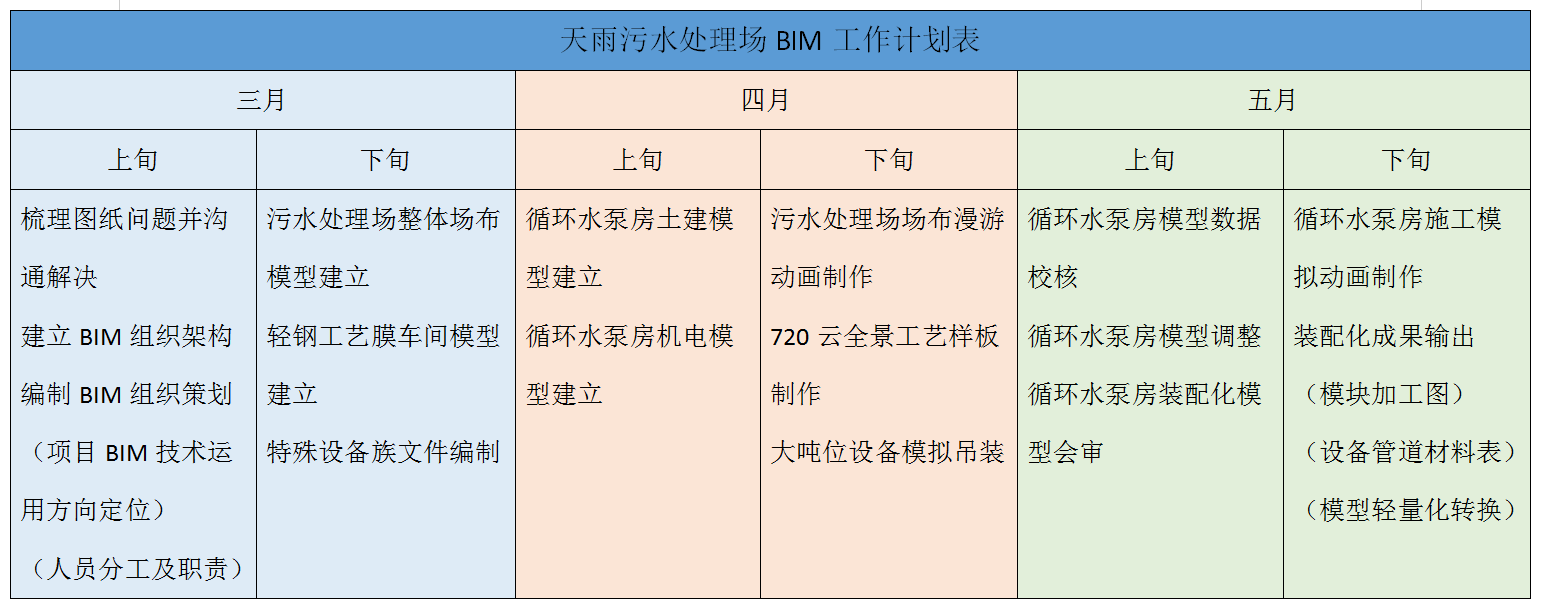

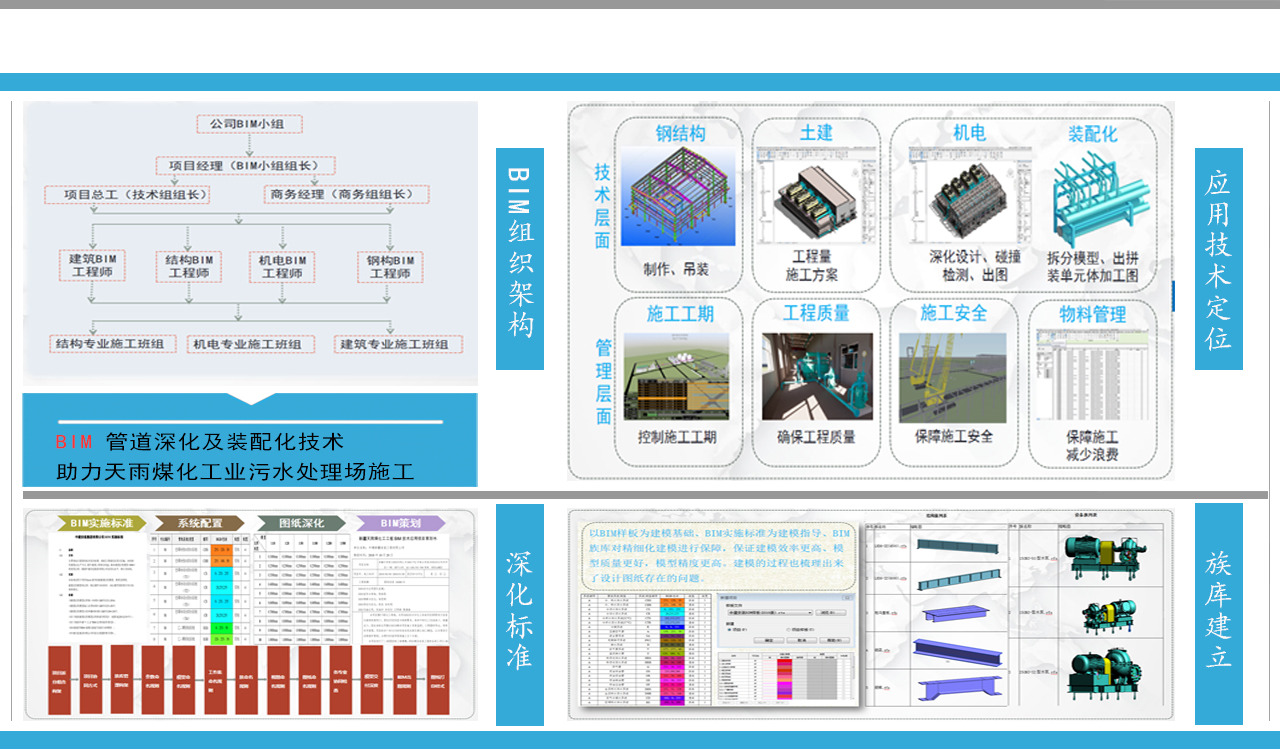

BIM主要应用成果：
2.1、建立模型，梳理图纸问题

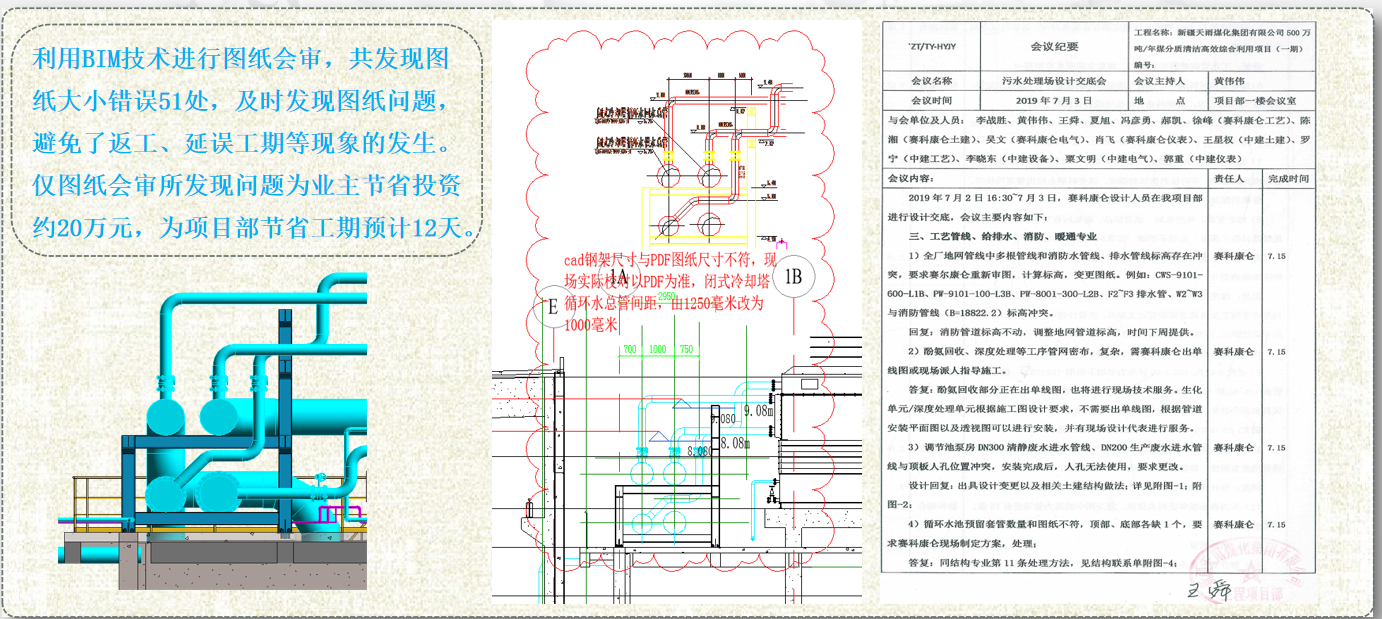

以BIM样板为建模基础、BIM实施标准为建模指导、BIM族库对精细化建模进行保障，保证建模效率更高，模型质量更好，模型精度更高。建模过程中梳理出了设计图纸存在的问题。

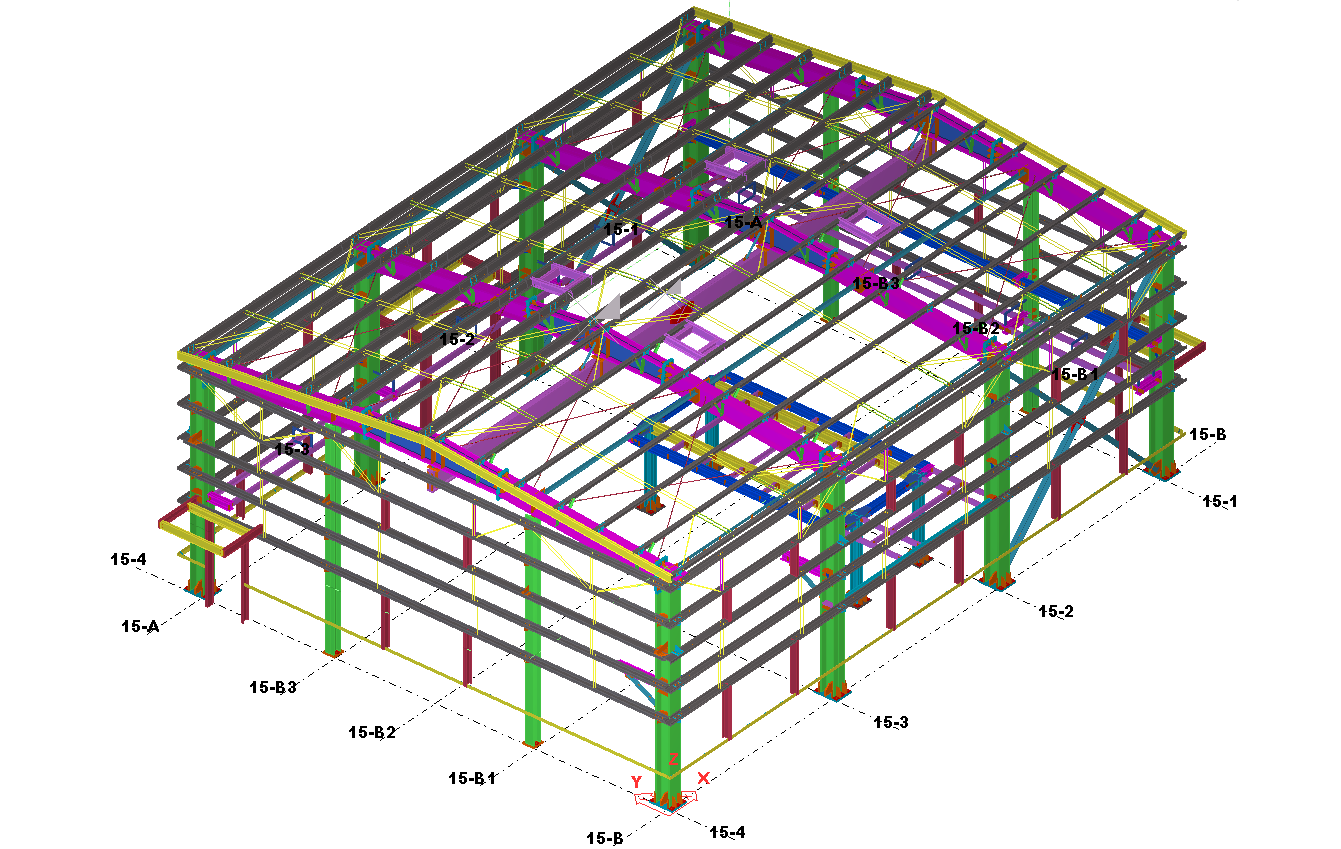

钢工艺厂房

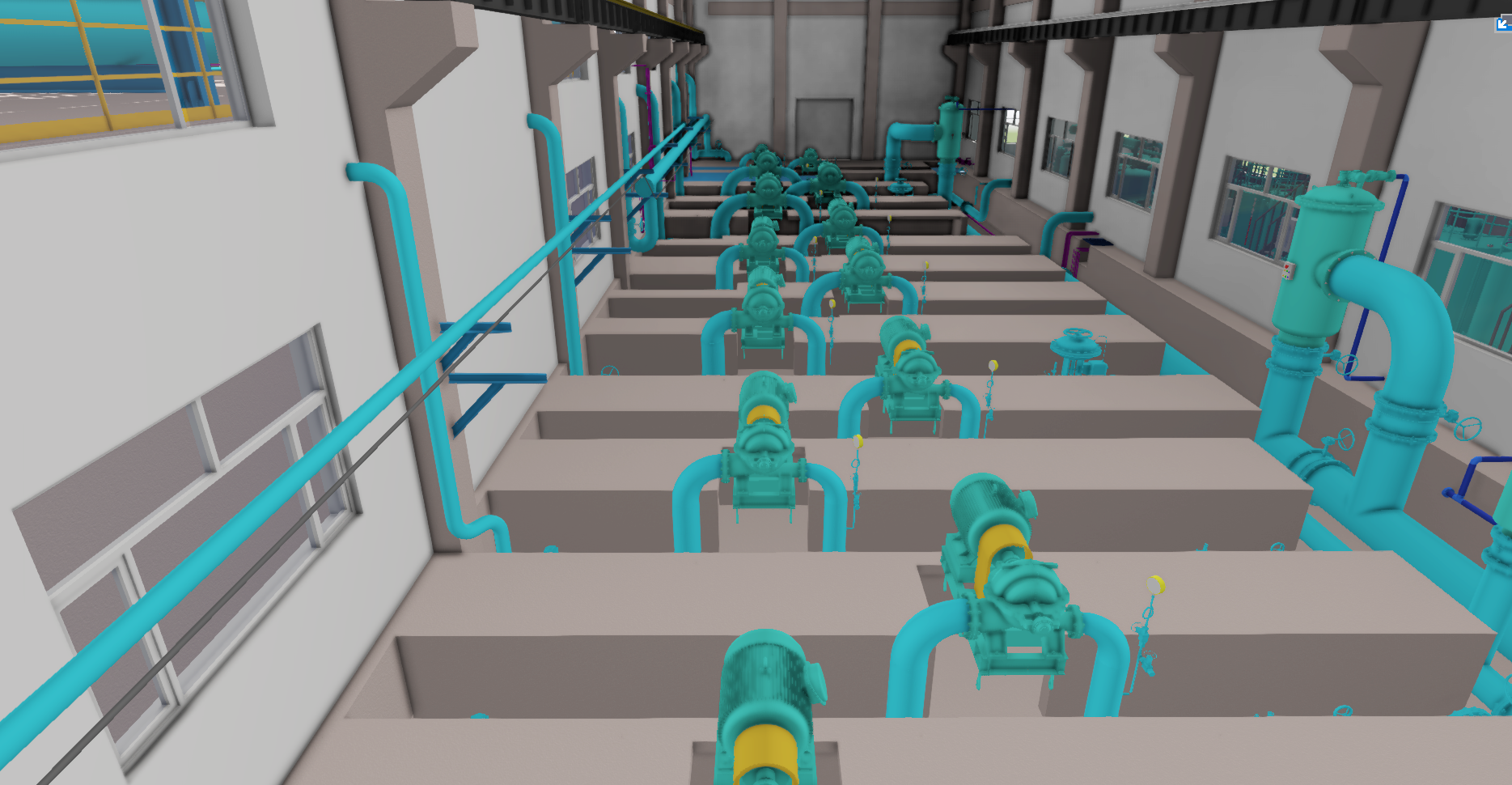

循环水泵房机电模型

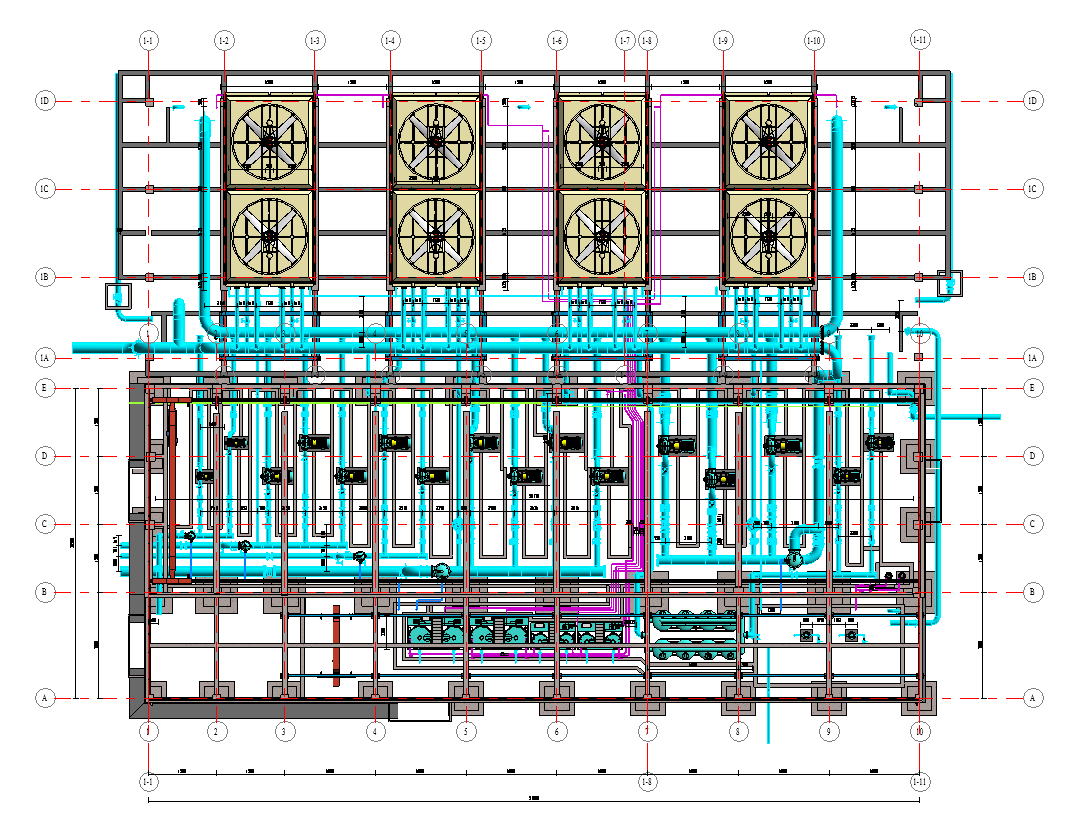

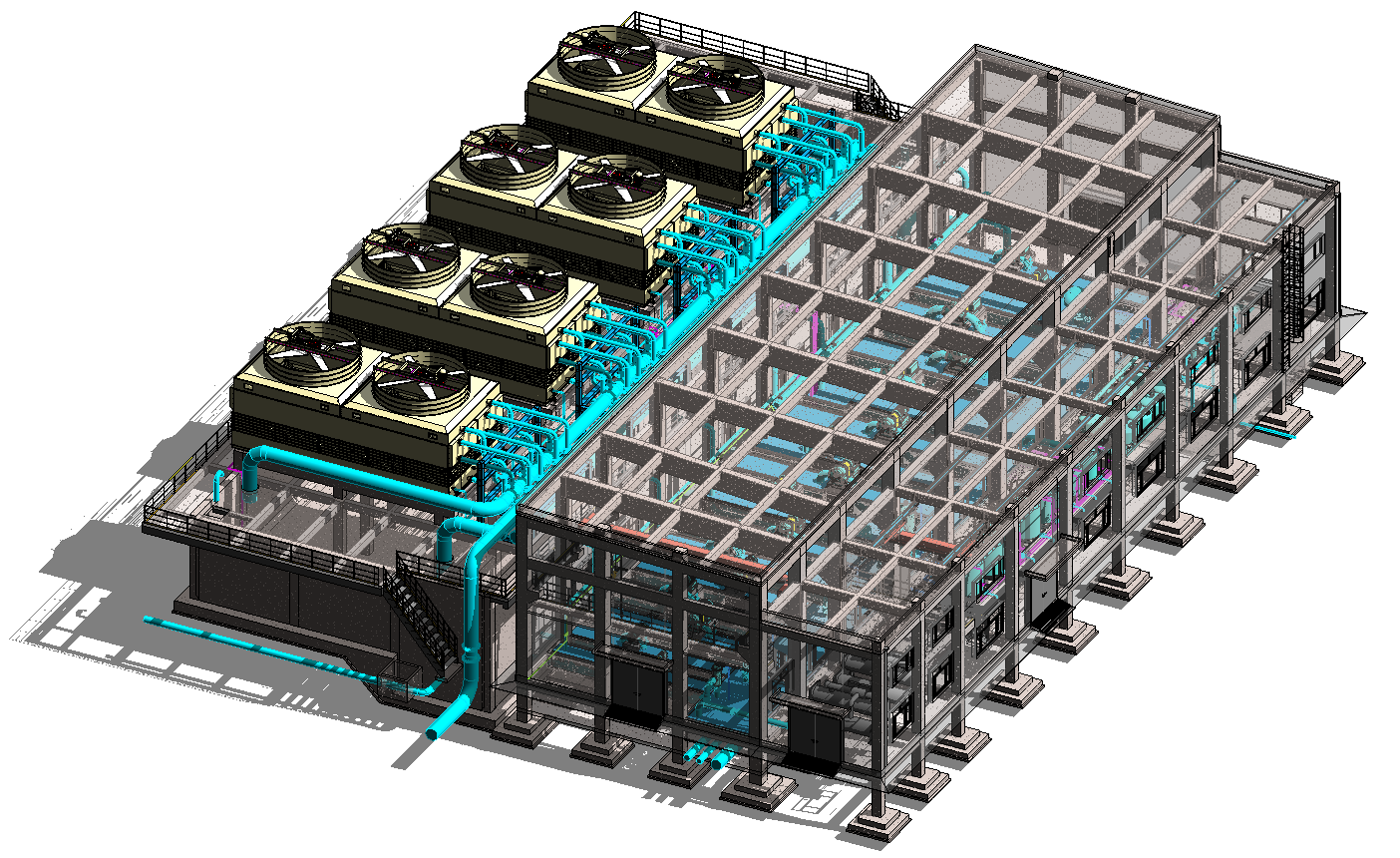

循环水泵房综合模型
2.2、吊装模拟

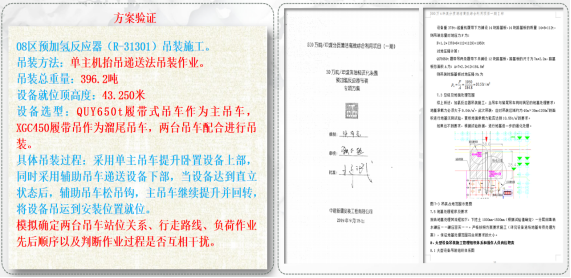

模拟确定吊装过程中两台吊车的站位关系、行走路线、负荷作业先后顺序以及判断作业过程是否相互干扰。

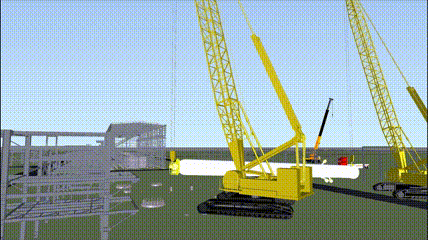

大吨位装置吊装模拟

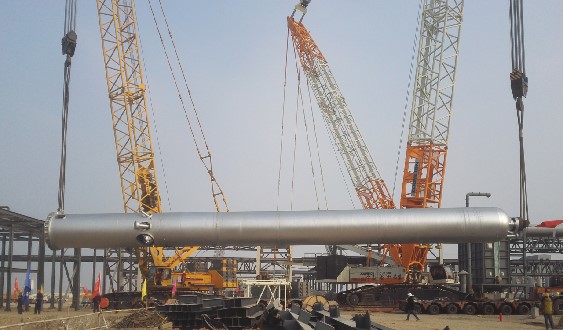

现场实际吊装效果
2.3、虚拟建造
将BIM模型与进度计划相关联，制作简短的施工进度模拟动画，直观展示各个时间段现场的形象进度，并与项目日报对照，实现进度与计划进度的对比，用于现场的施工生产管理，检验进度计划的合理性，辅助调整进度计划，并在施工过程中根据进度计划，合理配置人、材、机等各类资源。

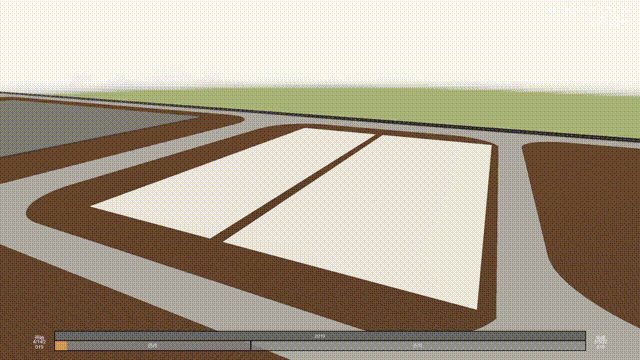

虚拟施工
2.4、720全景工艺样板
利用模型样板代替实体样板，节约项目成本；利用样板工序工艺交底，指导现场施工，辅助项目质量管理，提高了作业人员的工作效率和管理水平。

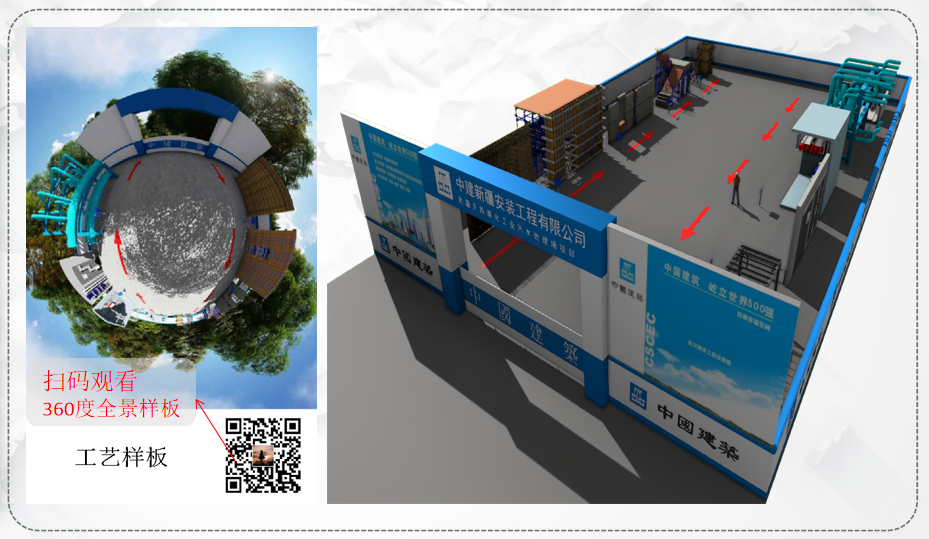

720云全景工艺样板
2.5、三维交底

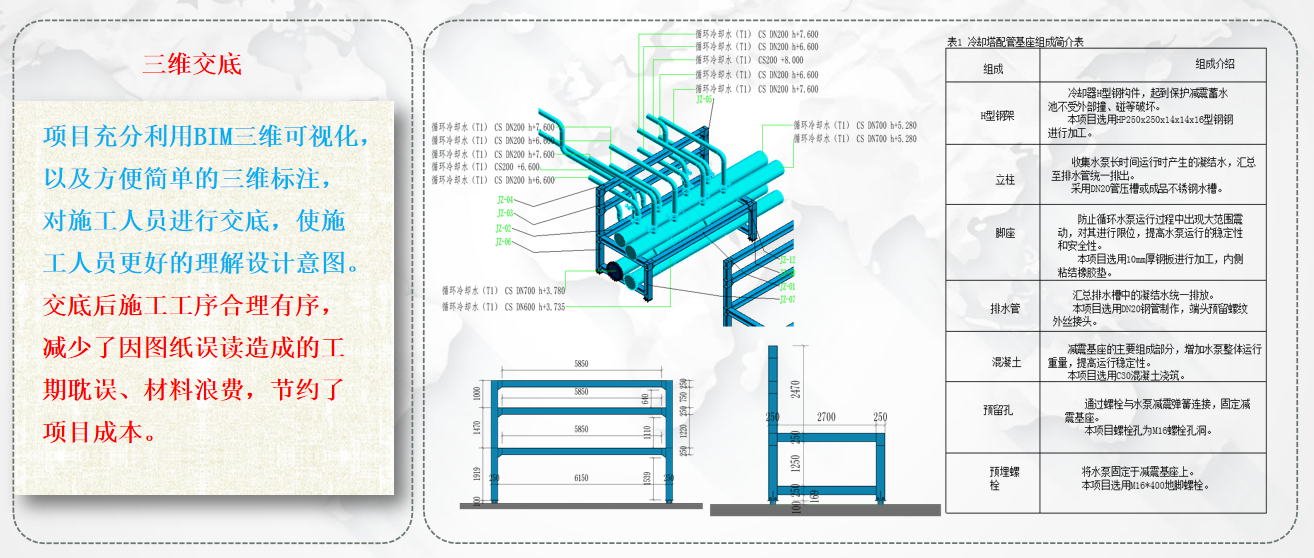

三维交底

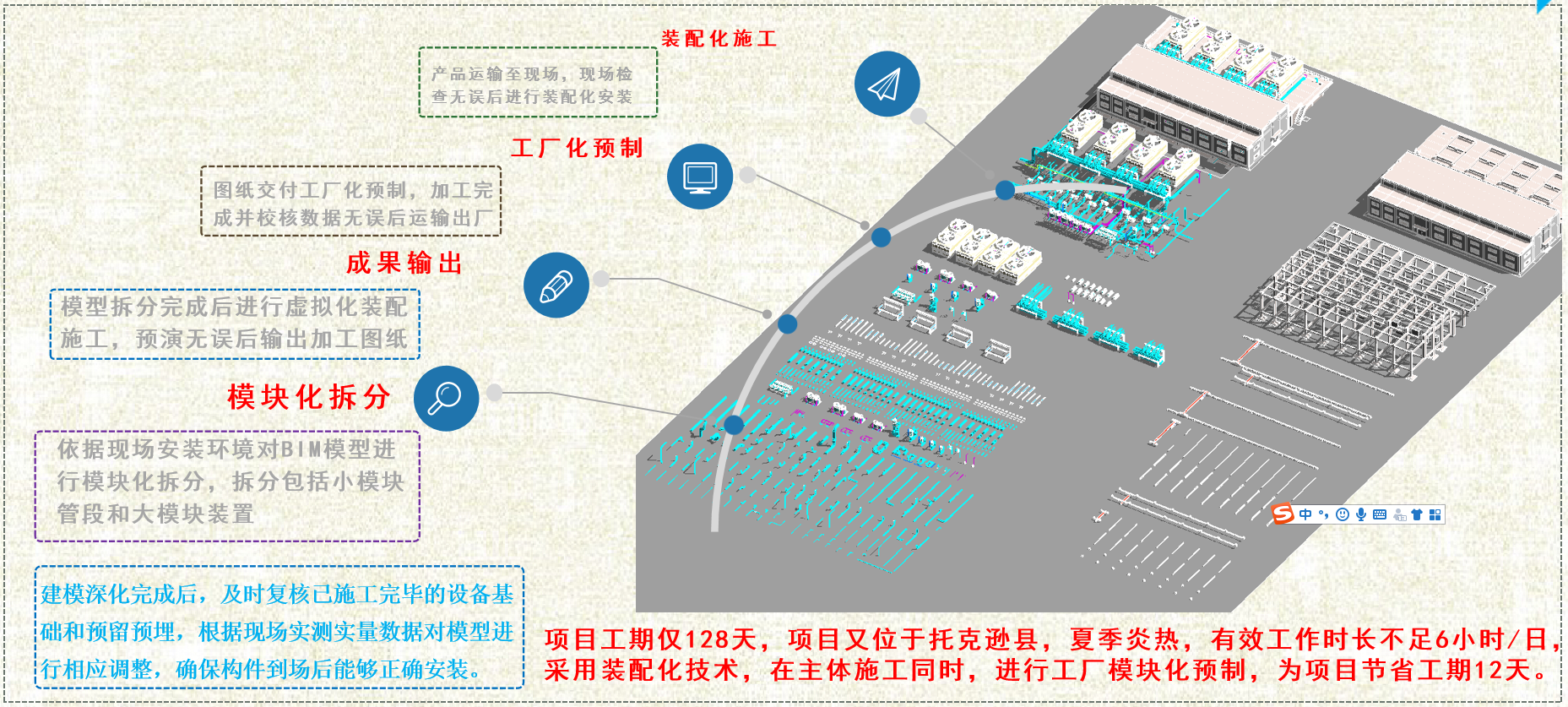

2.6、工厂化预制、装配化施工

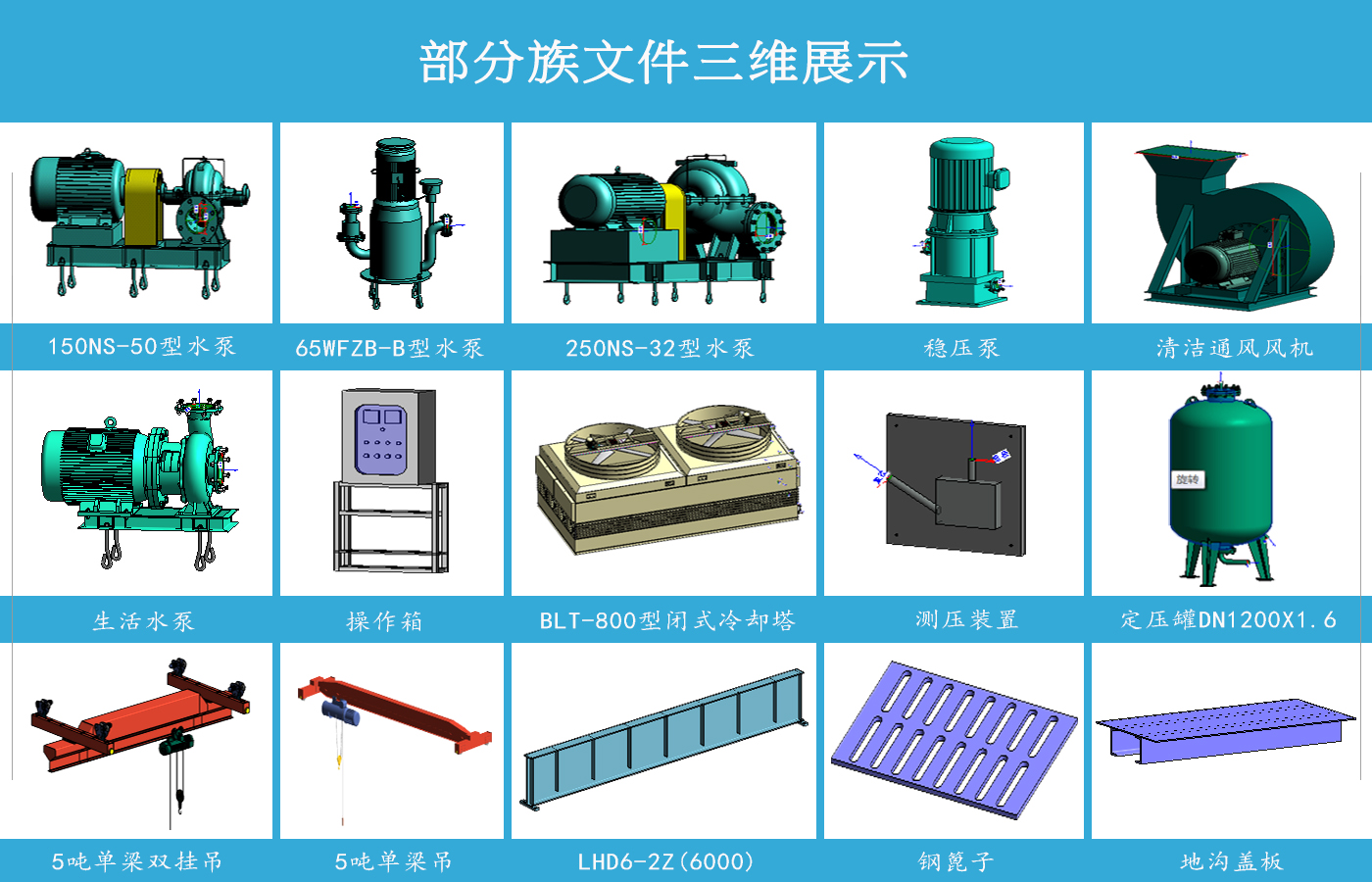

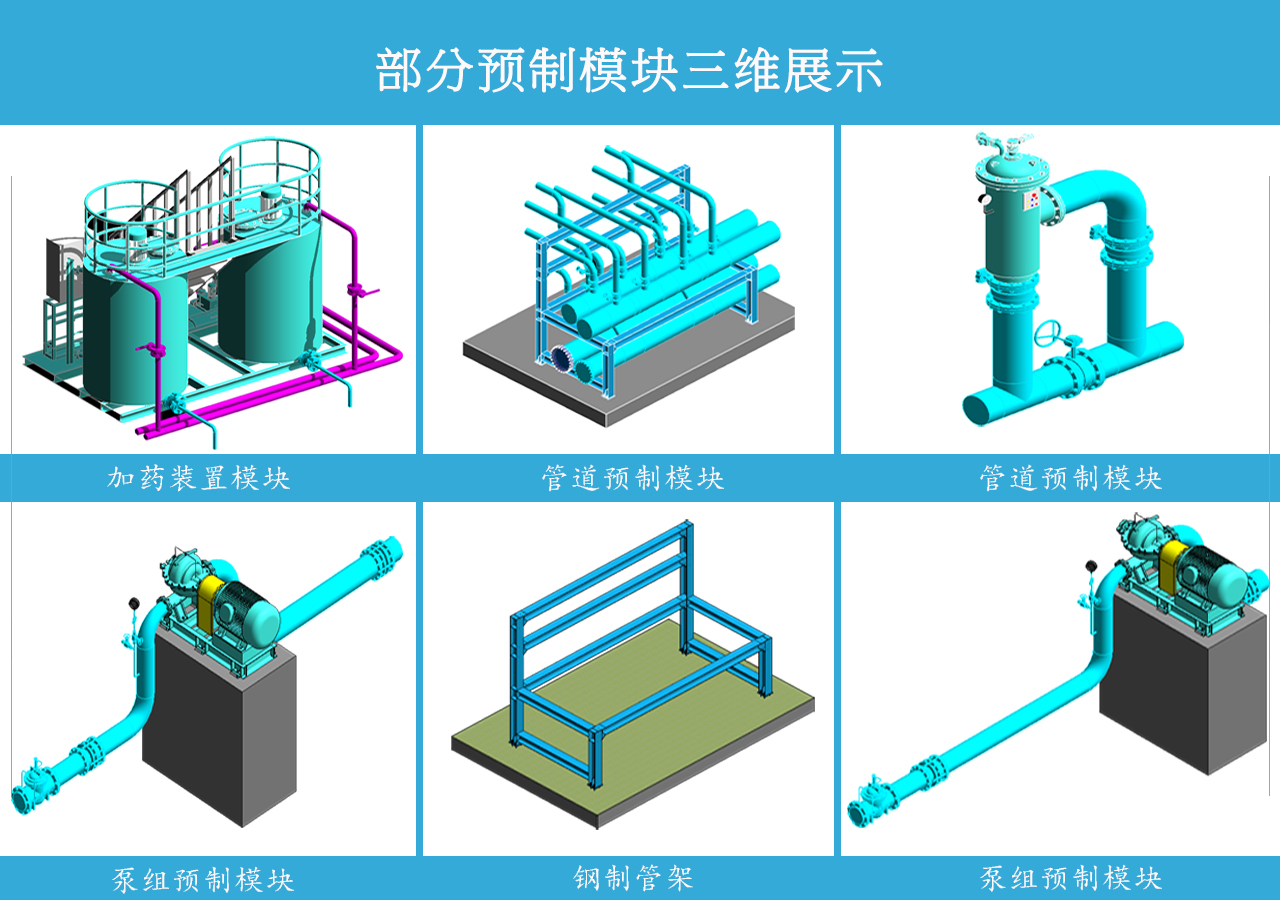

部分加工模块三维展示

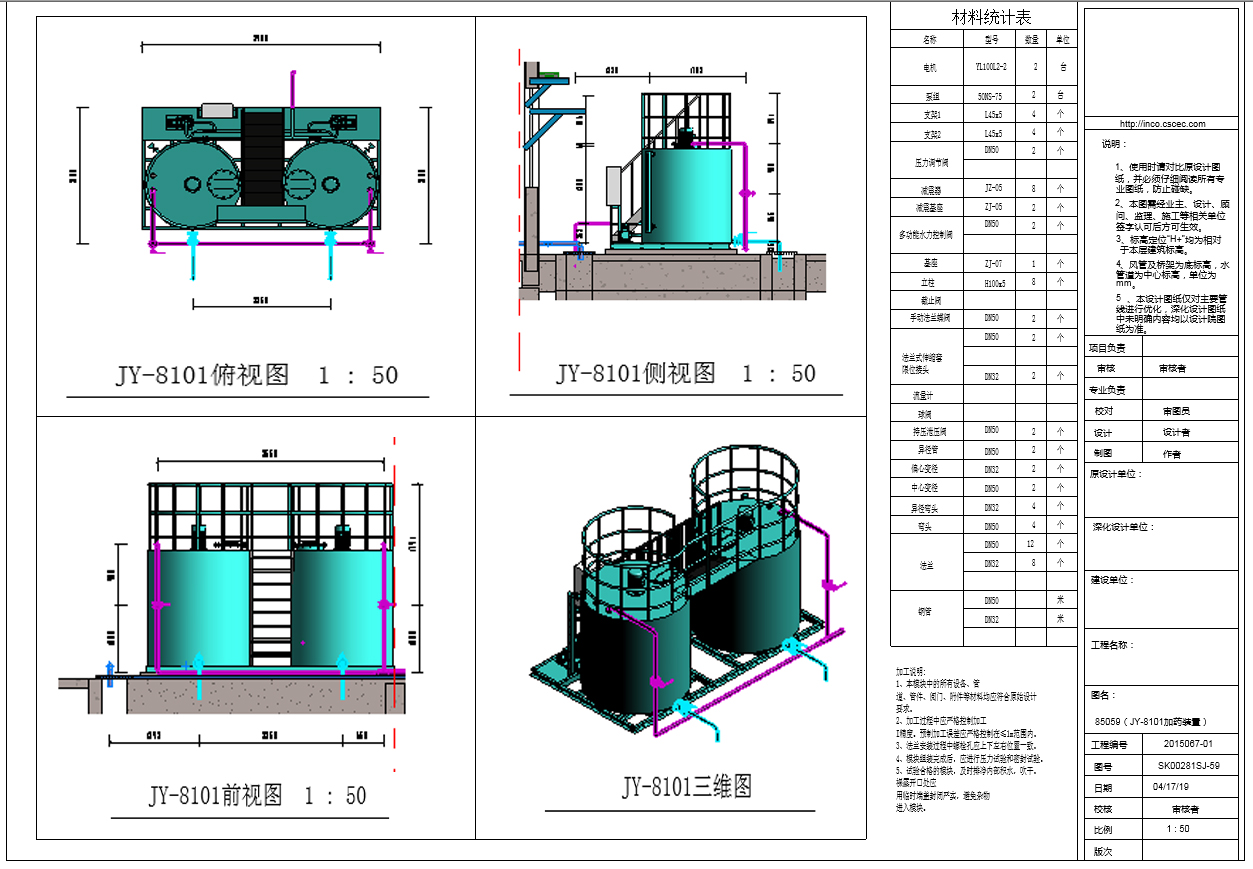

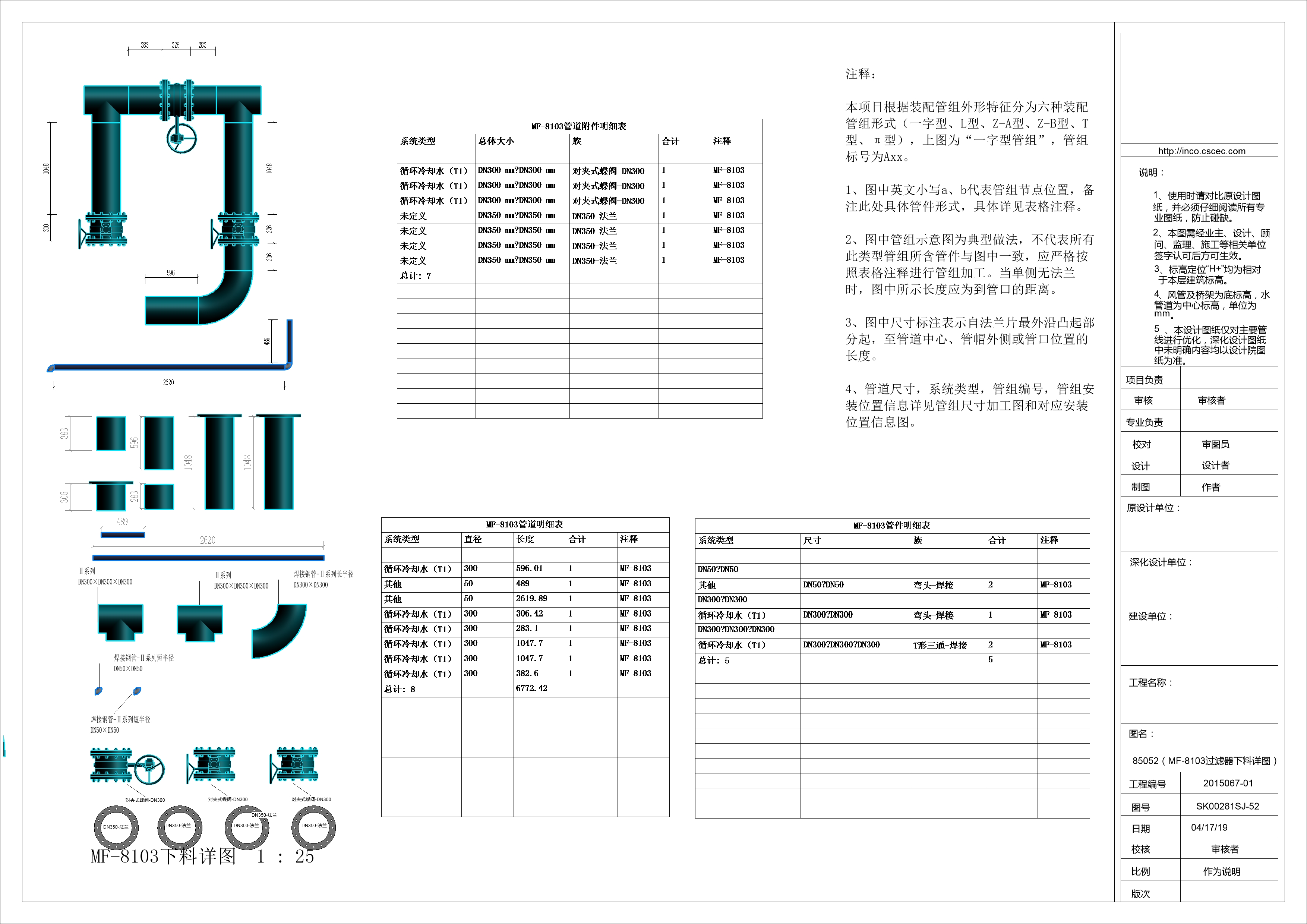

加工图纸
加工图纸

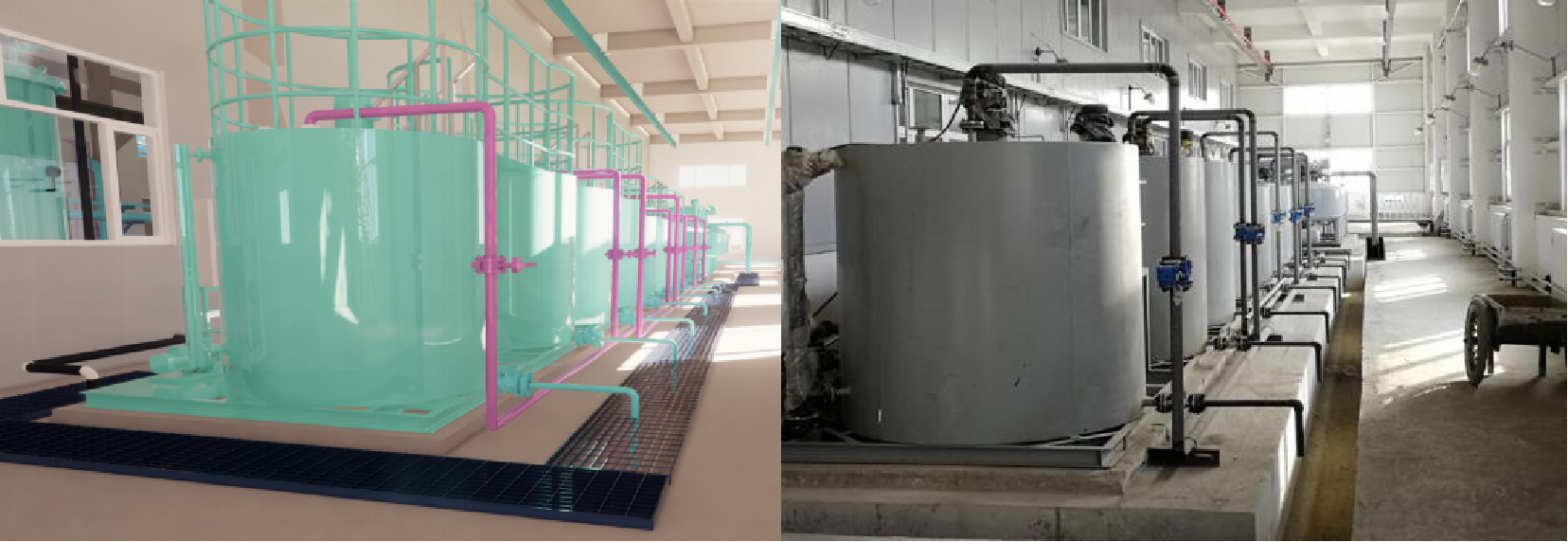

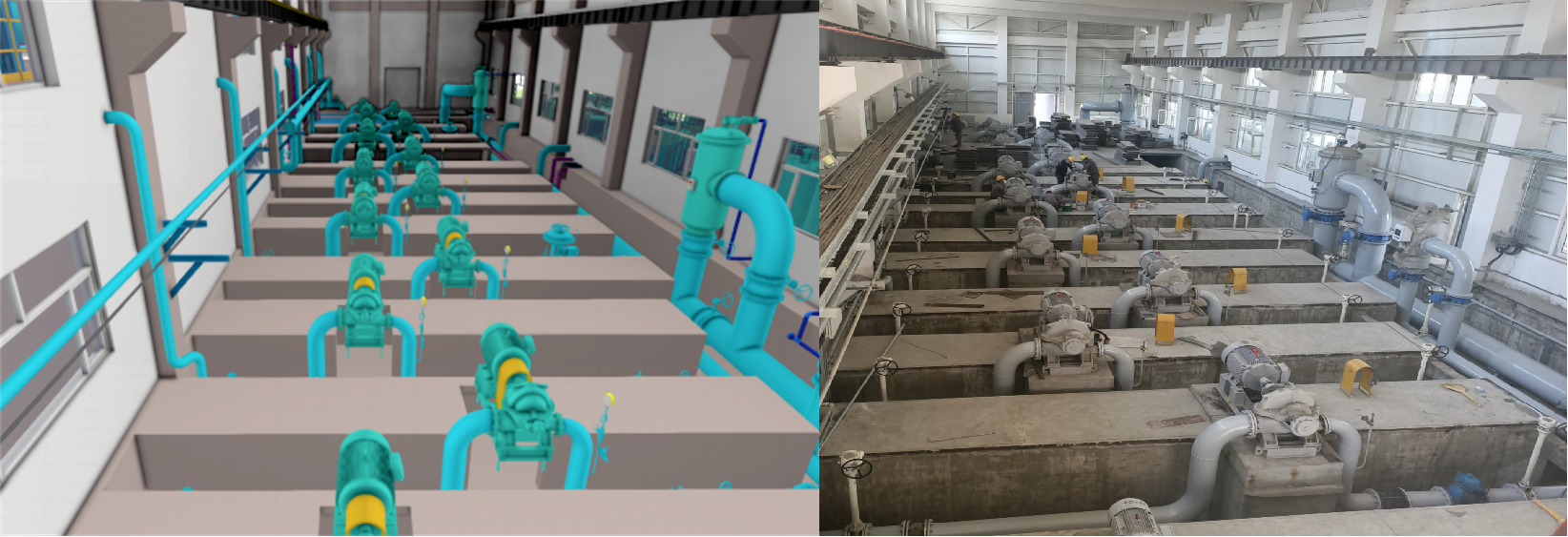

模型与落地效果
模型与落地效果
难点一、模型精度要求高
装配化、工艺样板、虚拟吊装等技术运用都需要高精度模型，模型创建过程需采用制作族文件的方式逐个创建模型。通过修改族库大师族文件的方式快速建族，节约了大量建模时间。
难点二、装配化模块拆分考虑因素多
装配化模块拆分需考虑工艺、运输、施工等诸多因素，模块拆分难度大，经过多次测量，讨论、模拟最终得出拆分方案。

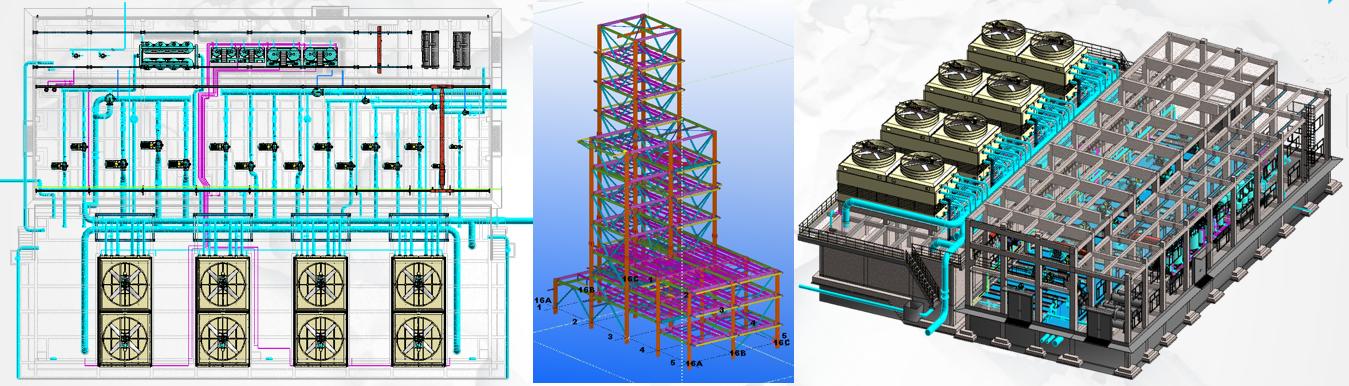

难点三、项目设计专业广需建立多专业模型
项目设计土建、钢结构、机电等专业，设计专业广，需建立多专业模型。
难点四、项目含有甲供材 （建模需区分甲乙供材）
价值剖析一、建模梳理设计图纸问题，把问题在设计阶段解决
以BIM样板为建模基础、BIM实施标准为建模指导、BIM族库对精细化建模进行保障，保证建模效率更高，模型质量更好，模型精度更高，建模的过程梳理出设计图纸问题，把问题在设计阶段解决，规避后期工期风险，减少业主项目投资。
价值剖析二、利用可视化技术模拟吊装，虚拟施工，未雨绸缪
利用BIM可视化技术，在设备吊装之前，对大吨位设备吊装方案进行模拟，及时调整吊装方案，保证方案科学合理，高效可行。
将编制的施工进度计划与已建立好的模型关联，制作简短的施工动画，直观展示各个时间阶段现场形象进度，并将进度与项目日报进行比较，实现进度与进度计划的对比，检验进度计划的合理性，辅助调整进度计划，并根据进度计划合理配置人、材、机等资源。

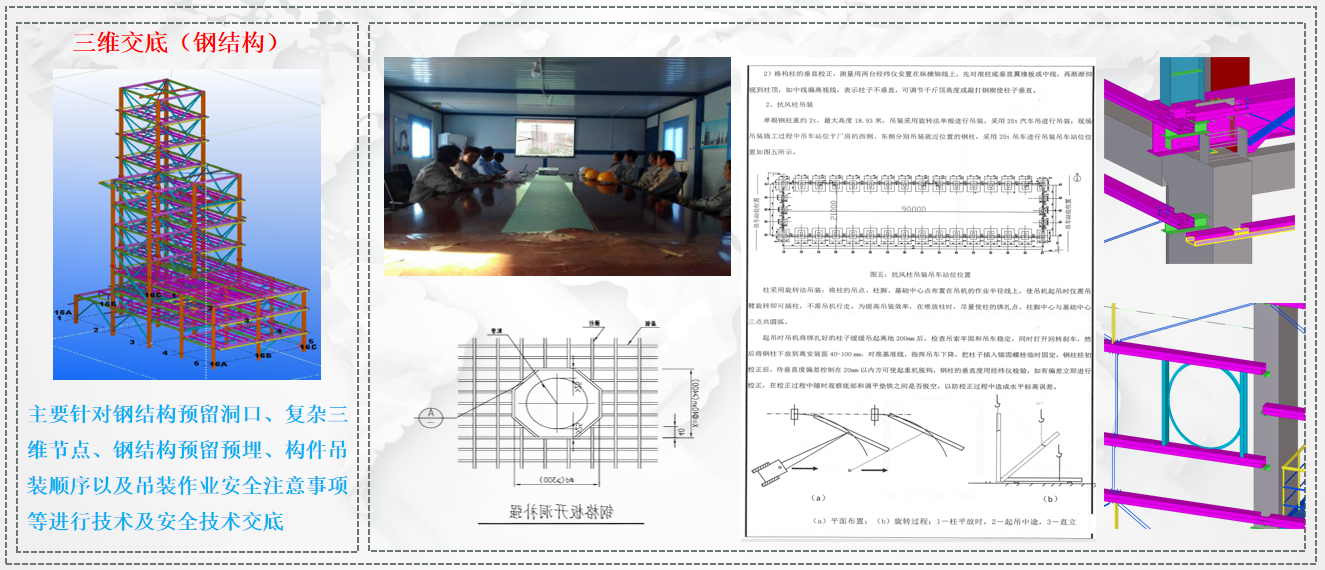

价值剖析三、利用三维模型简单标注进行可视化交底
价值剖析四、工厂化预制、装配化施工，解决日有效工作不足问题，为项目节余工期
项目所在地夏季高温，有效作业时间不足 6小时/日，施工质量要求高，使用BIM技术，工厂化预制，装配化施工，保障项目工期。

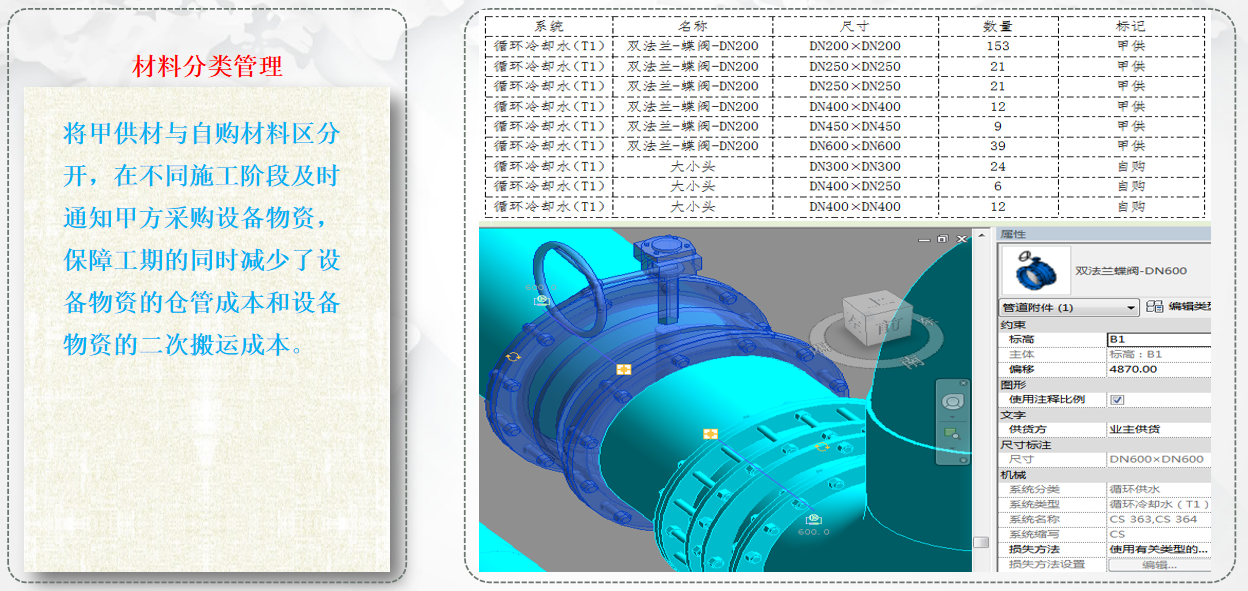

价值剖析五、物资管理，节约仓储及二次搬运成本，协助后期商务结算
通过建立的模型导出材料采购清单，在不同阶段按时按量采购物资，节约项目仓储成本减少物资二次搬运，并根据清单进行限额发料，防止材料超领，施工班组浪费以及无计划用料，为项目节约成本，后期辅助商务结算。

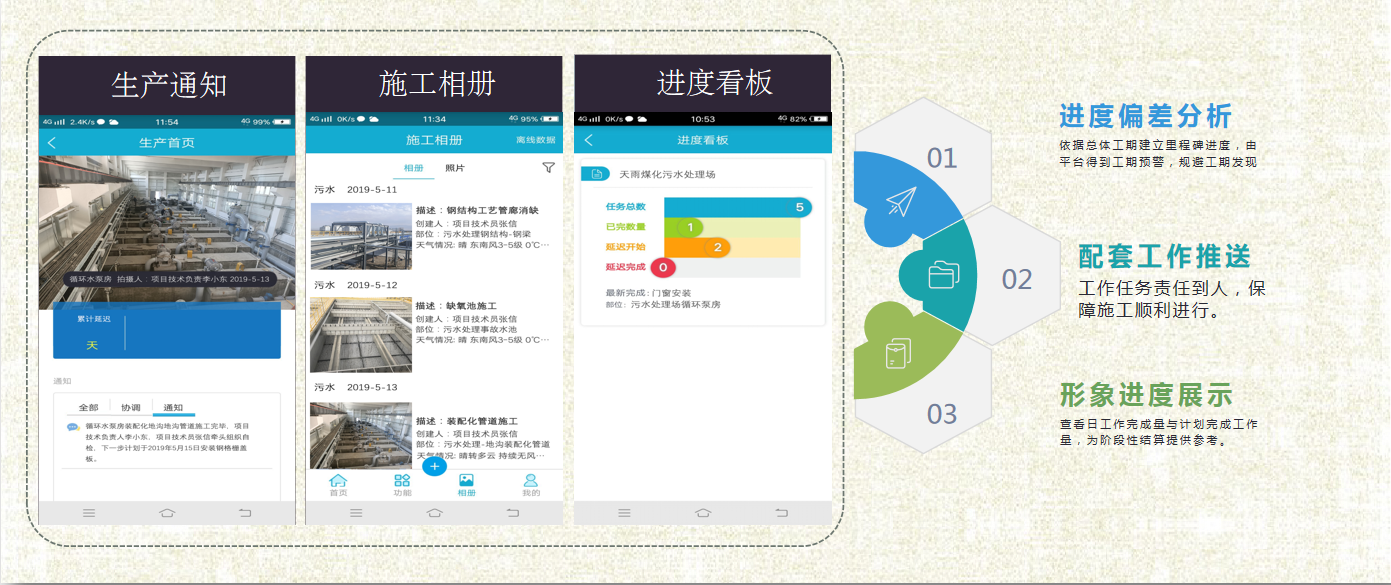

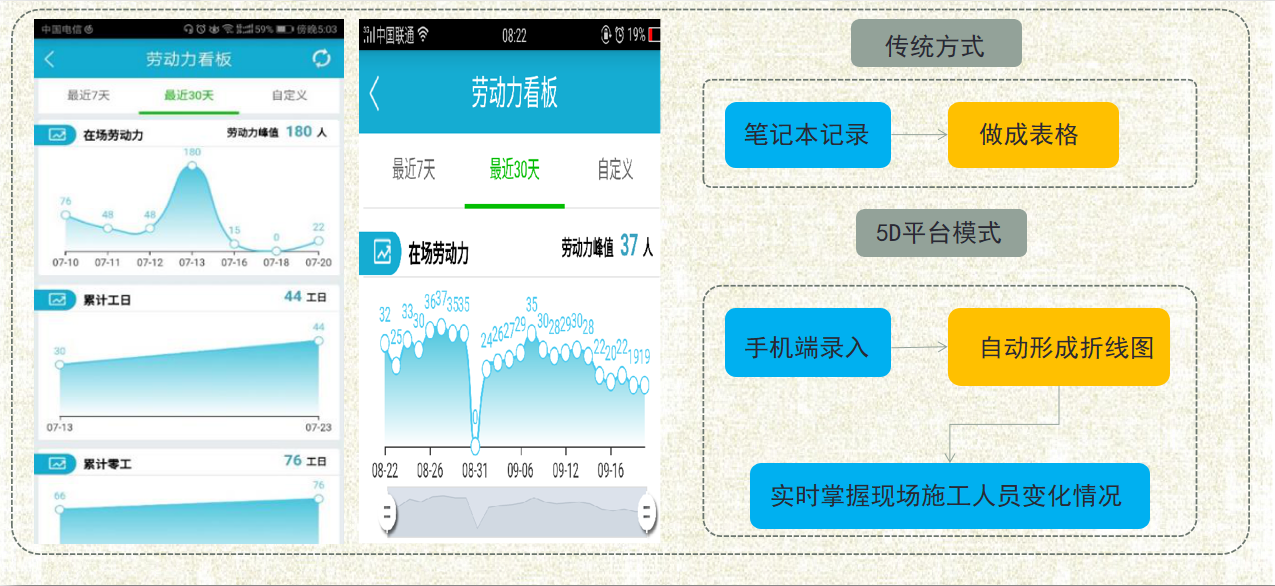

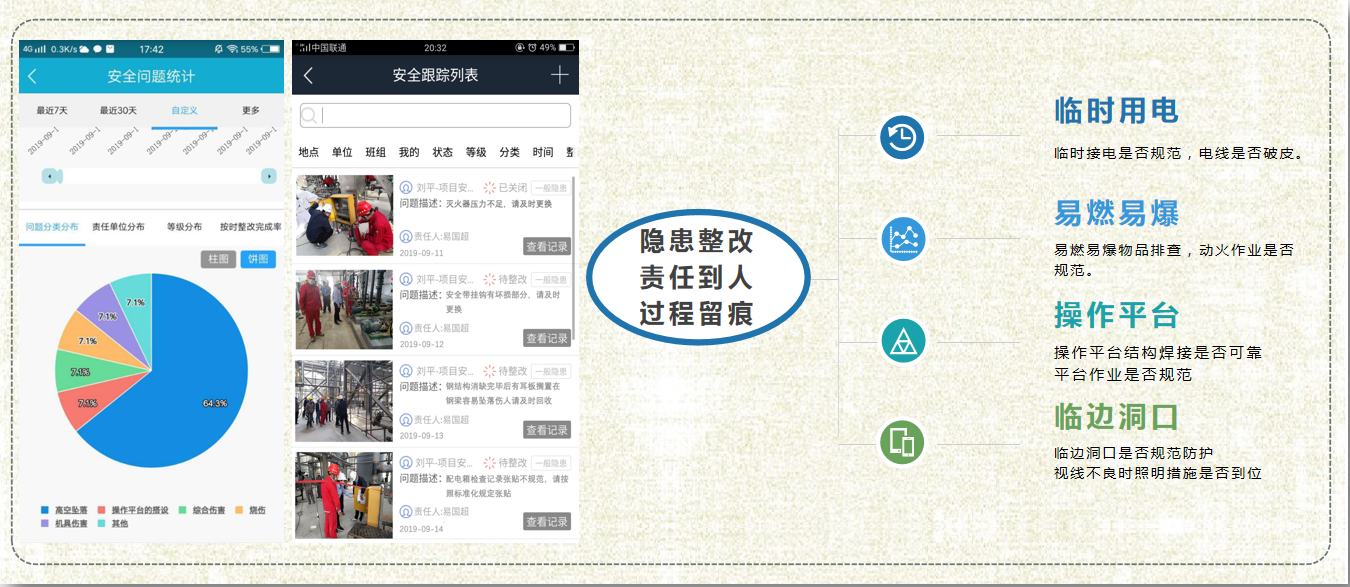

价值剖析六、5D平台解决施工管理难题，提高项目管理水平
心得一、建模大师建筑
1、批量标高、批量轴网功能，让繁琐ed问题变得便捷高效。
2、无需在revit软件中再建立墙面、踢脚天花板等族文件，便可轻松一键生成。
3、快速标注一键生成CAD图纸，而且可以总动合并图纸，无需后期再通过其他工具进行图纸合并。
心得二、建模大师机电
1、一键翻弯功能特别高效便捷，无需在进行多余的剖面注解。
2、快速标注可高效进行管线标注，设备标注，设备定位，非常方便。
3、一键支吊架功能不是很好，有崩盘死机现象，建议修复一下，建议后期加设支吊架校核分析功能。
心得三、建模大师施工
1、内置临建族比较齐全，基本可以满足项目要求
2、精细脚手架功能非常好用，功能提供几十项开放参数，可以方便用户灵活设置脚手架样式。
3、场地规划中道路和十字路口连接不了。
心得四、族库大师
1、平台族文件种类比较多，基本能满足各种项目需求。
2、族文件重复表较多，显得杂乱，有些族文件模型质量比较差，建议严格审核上传关。
总结：总体来说红瓦科技旗下的建模大师，作为一款不可多得的BIM插件，全面地改善了revit软件功能，方便了用户使用，不论是项目前期的建模深化，还是在项目后期施工应用以及模型维护，都能在工作中起到事半功倍的效果，为项目工作运行节省宝贵时间。
