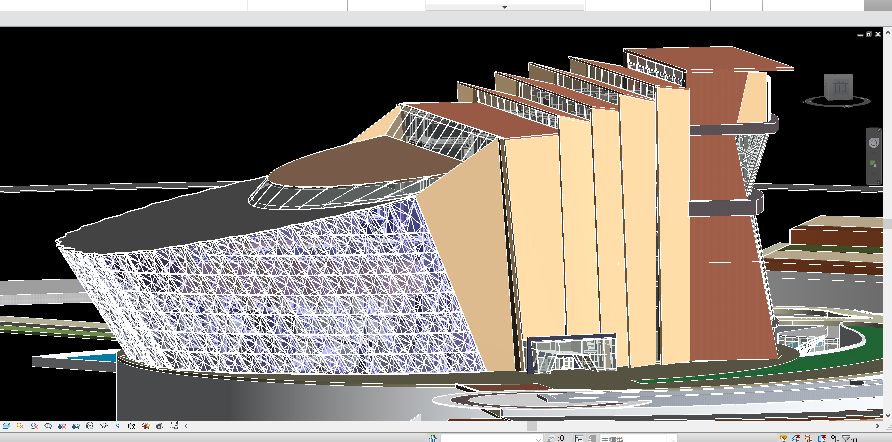

1.建筑模型展示

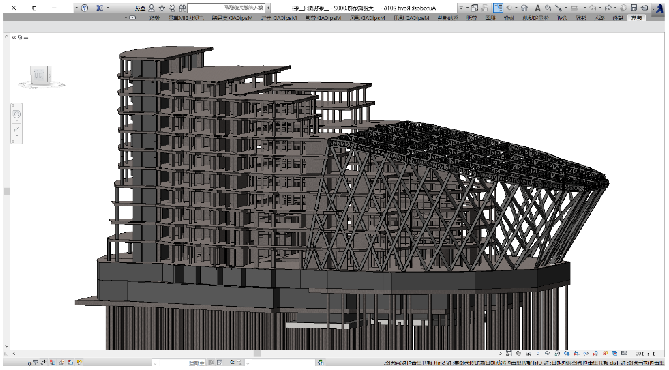

2.结构模型展示
3.室外渲染及室内渲染
（1）室外场景
（2）戏剧场
（3）歌剧院

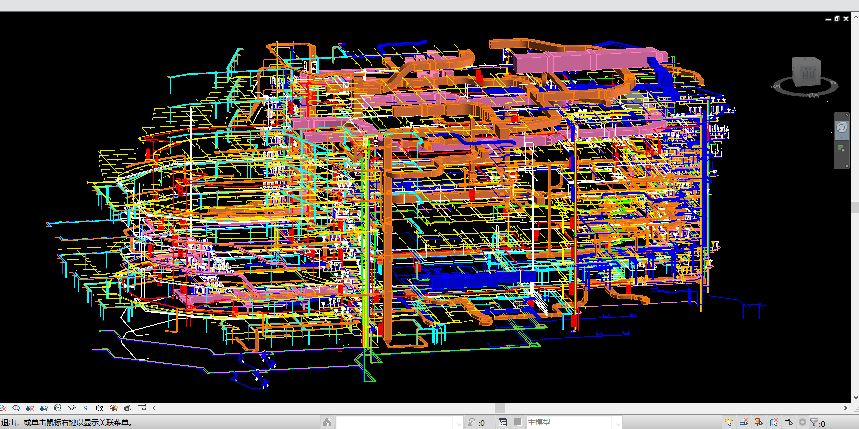

4.机电模型展示

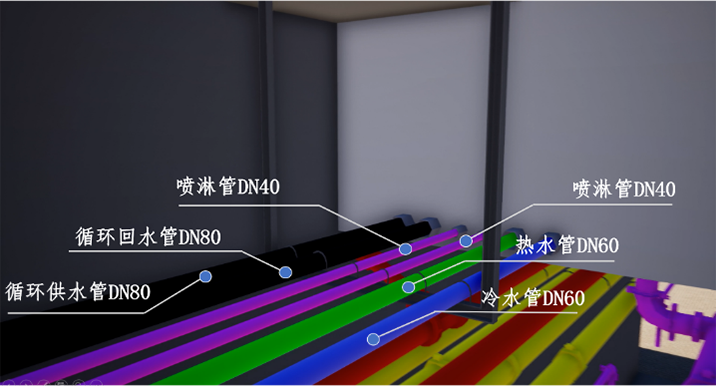

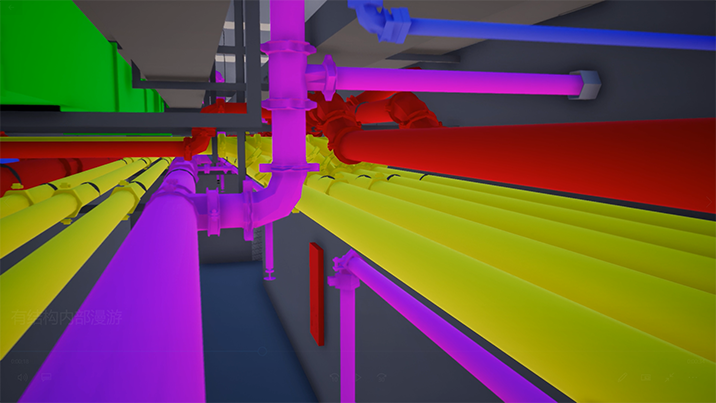

机电细部渲染

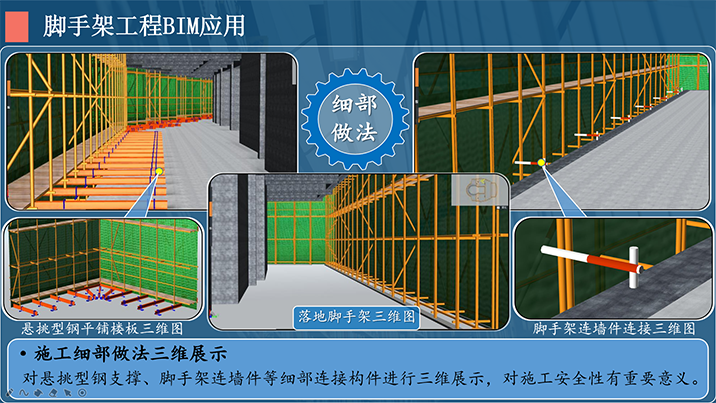

5.BIM脚手架工程

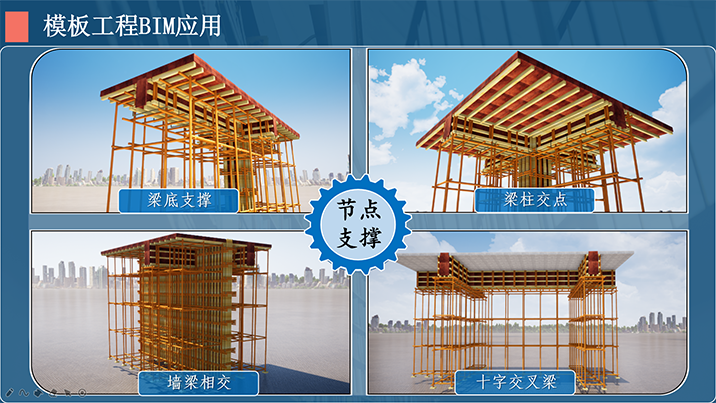

6.BIM模板工程

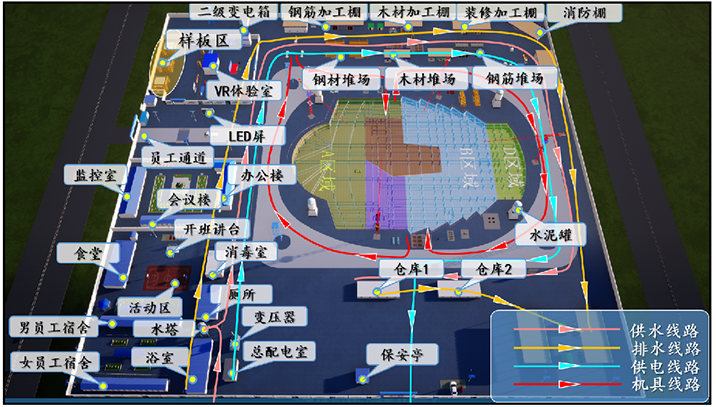

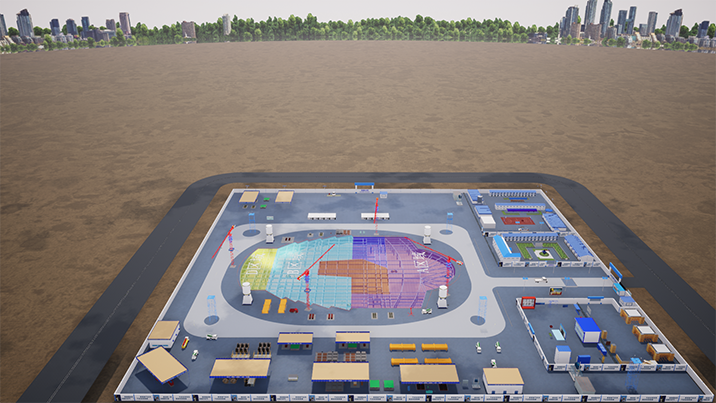

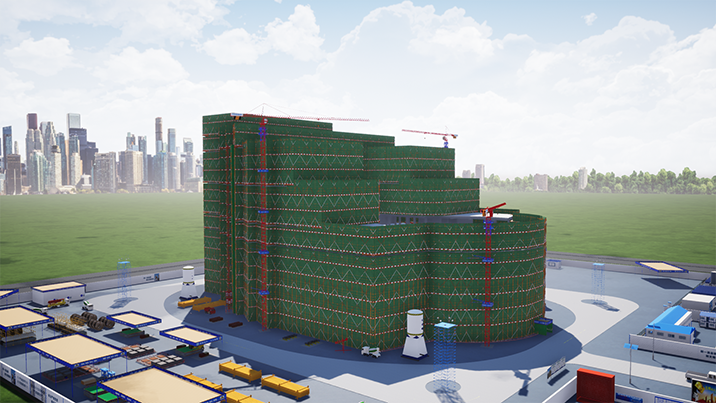

7.场地布置
8.复杂节点效果图
（1）.复杂钢筋节点

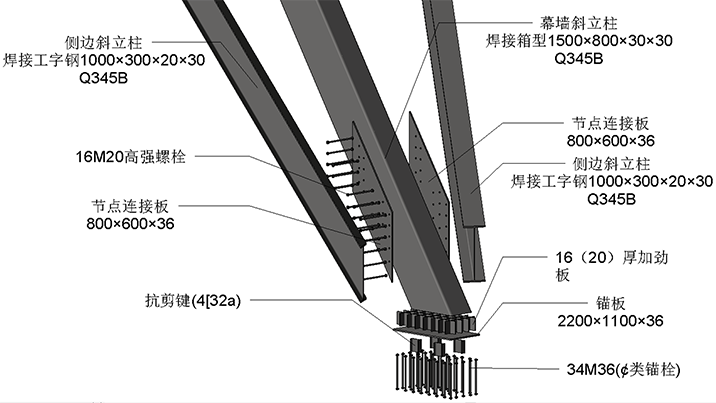

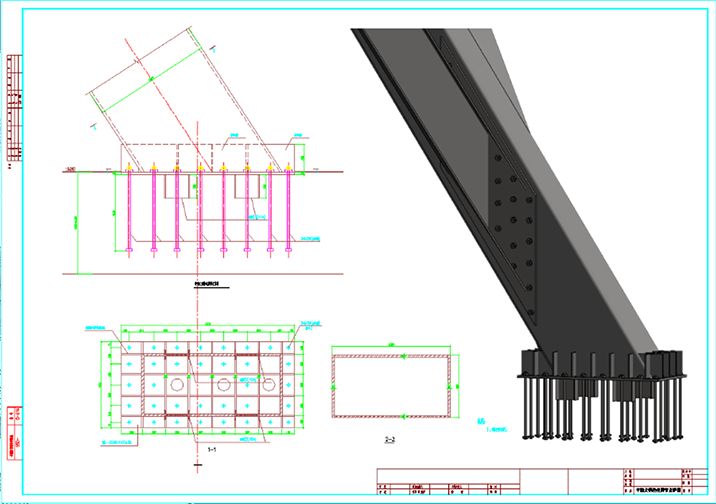

（2）.中庭柱脚节点

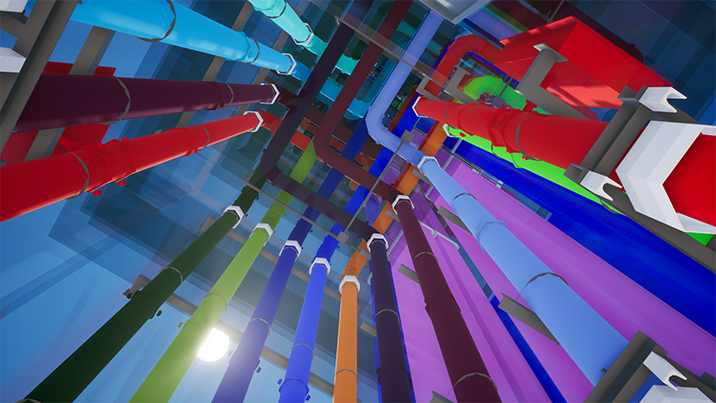

（3）.机电管井深化

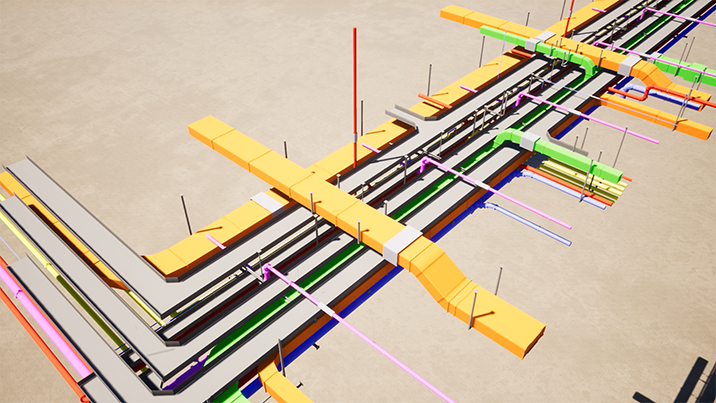

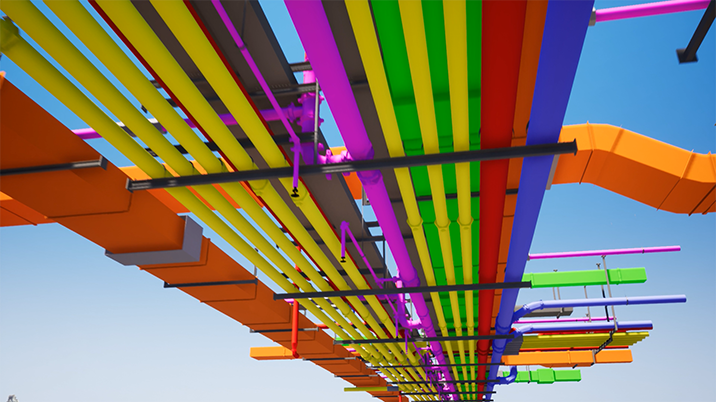

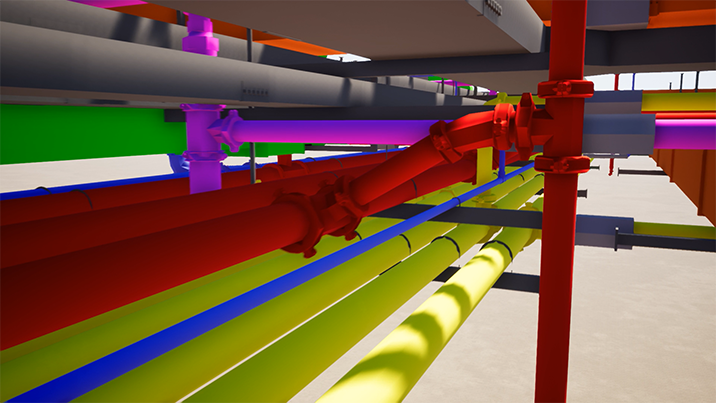

（4）.机电复杂节点展示
9.机电深化

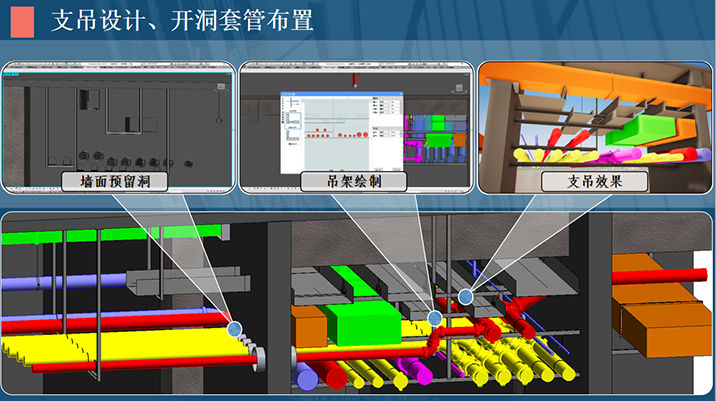

（1）.支吊架，预留洞展示

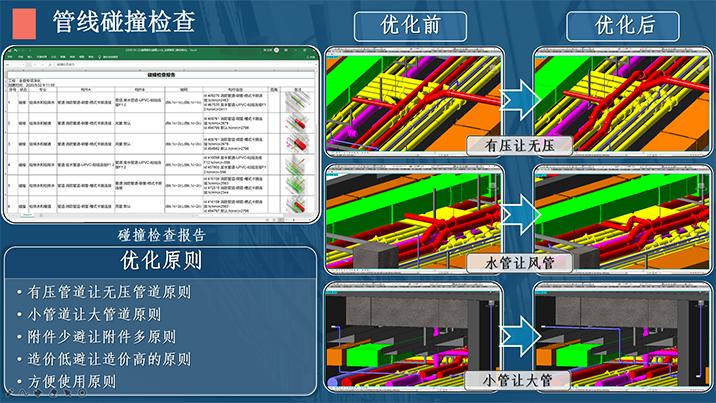

（2）.碰撞检查

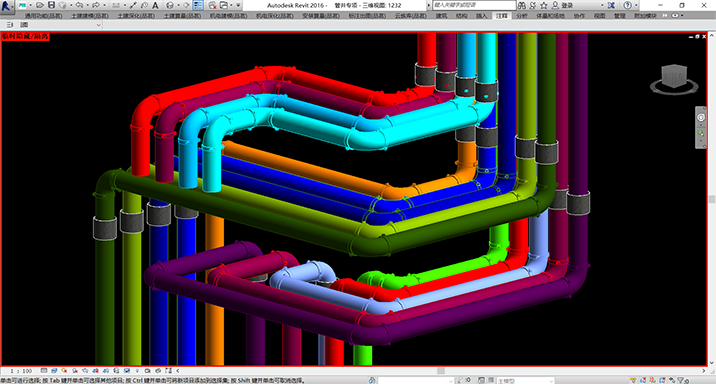

（3）.机电管井深化
一、根据图纸开始建筑、结构模型的建立，完善模型外观 3月中旬
二、建立机电模型 4月上旬
三、室内装修，模型整合，碰撞检查，管线综合优化 4月中旬
四、预留孔洞，二次结构深化 5月上旬
五、施工场地布置，室外景观布置 5月下旬
李庆:机电建模，机电深化。
王炎炎:安装模型建立及施工图纸出图，模型渲染
陈东玥:模型整合，场地模型建模，机电深化
段文鹏:土建建模，土建深化，碰撞检查
谷子梦：土建建模，碰撞检查，建筑性能分析

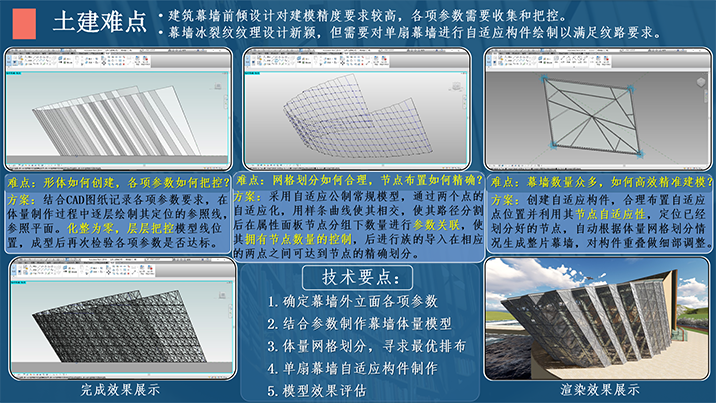

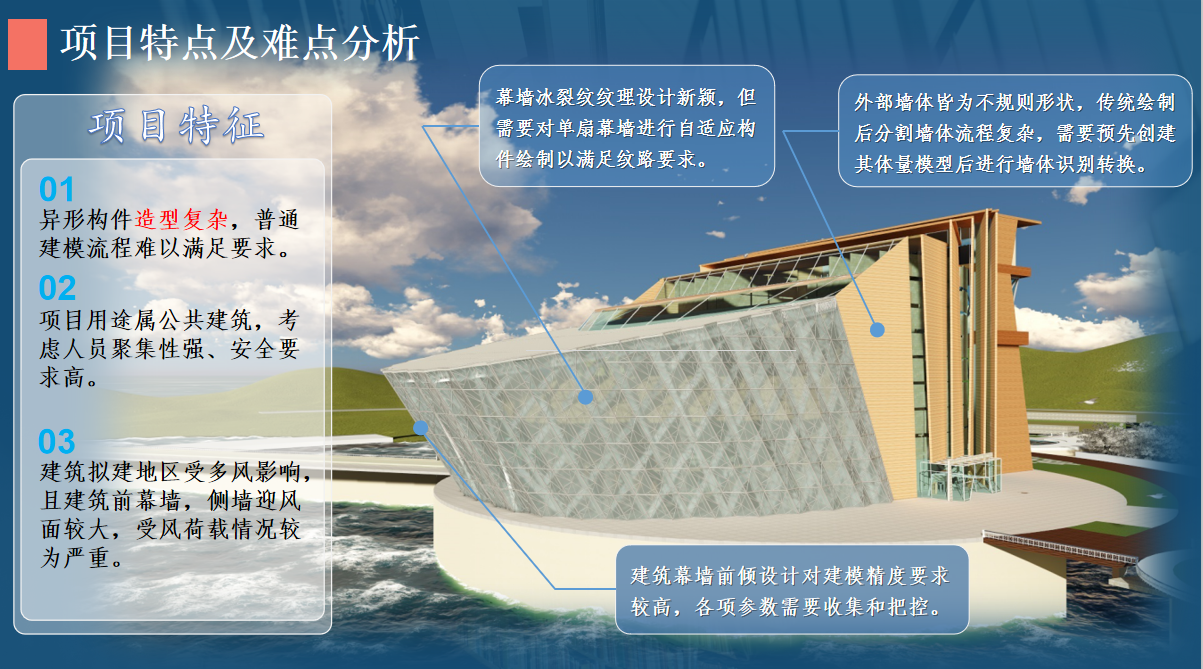

1.为达到幕墙的前倾展现效果，需要对各项参数进行收集把控 ,通过建立自适应构建的方法 ,对复杂构造的单扇幕墙进行创立,将建立好的体量进行网格精确划分并将幕墙族导入划分好的体量中,完成对幕墙的创建。

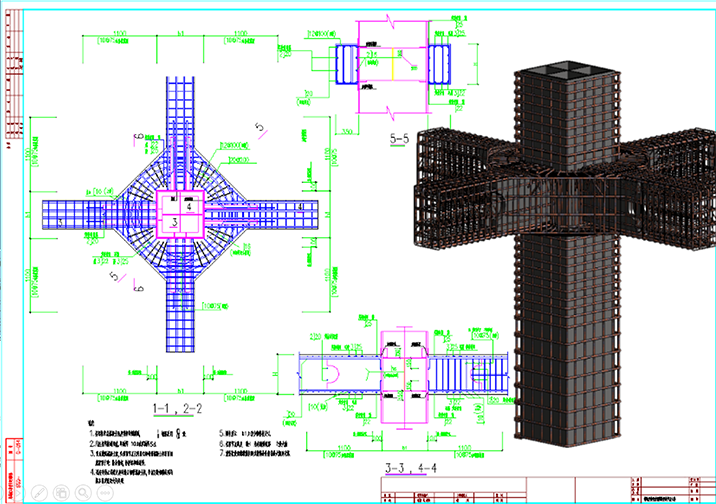

2.钢筋节点深化

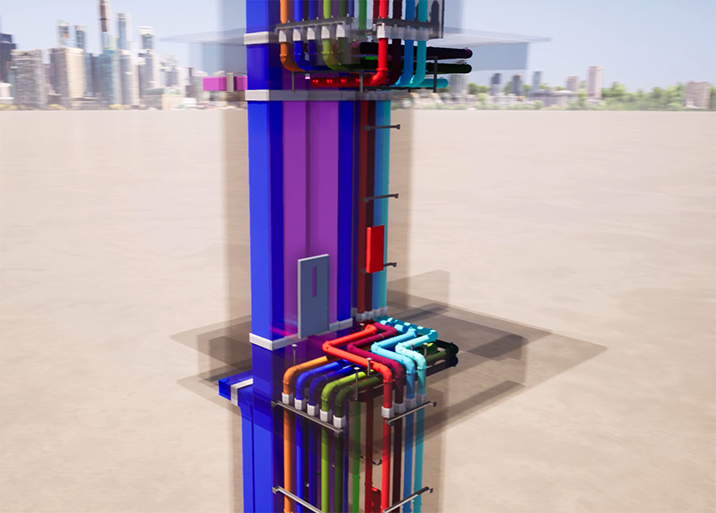

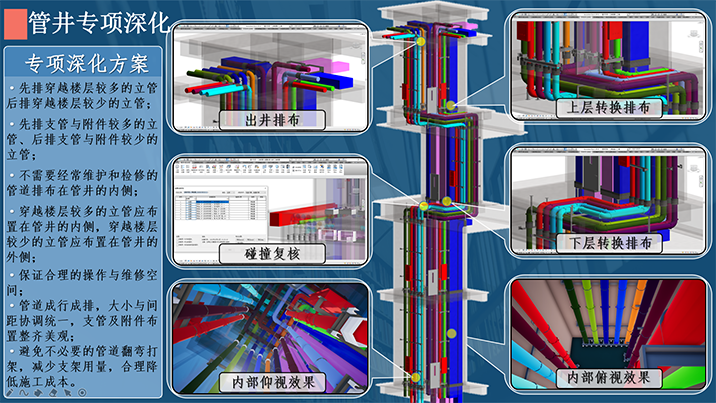

3. 本工程中管井 因避让重要通道需要进行中间转换 ，管道整体转移，致使在转换层管线排布多层，深化设计及施工难度较大。对此我们严格控制管道间距，合理配置各立管转移位置，做到转移效果整齐美观，节省管材使用。

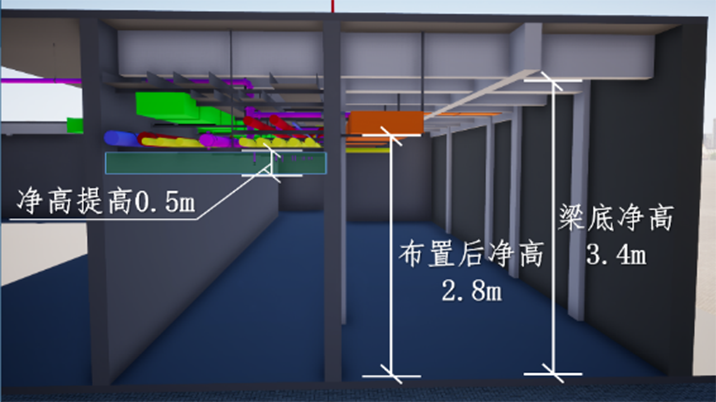

4.在原设计中存在一根1250*450大截面风管穿越走廊上空，如与各管线一同布置走廊则会压低整体净高0.55m，经过研究调整，决定此风管拐到走廊右侧功能用房，此位置梁底净高3.4m，布置后室内净高2.8m满足要求。也使走廊净高实际提高0.5m.

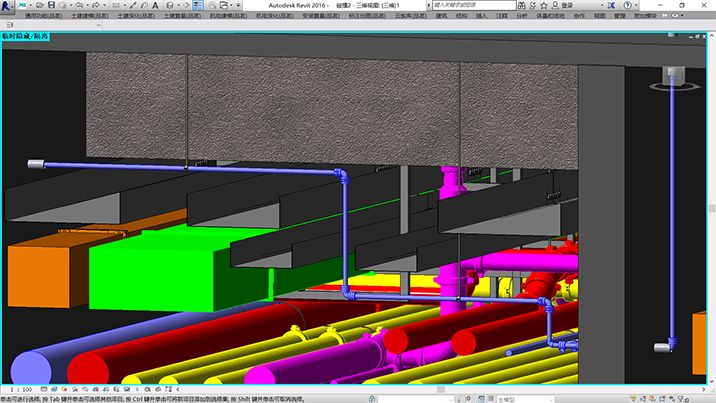

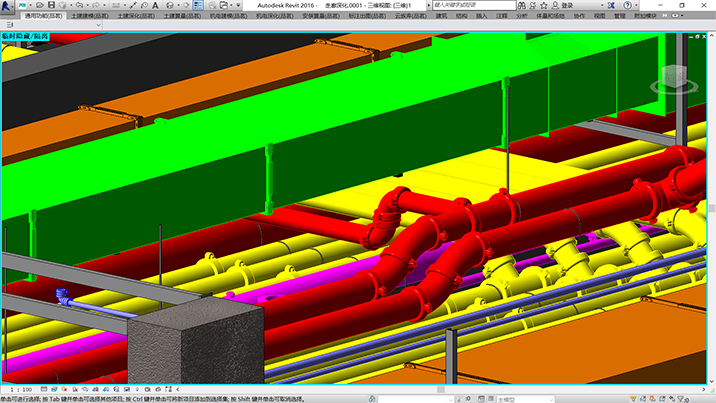

5. 在因存在高大梁导致净高格外紧张的区域，我们安排部分管线穿梁安装。让 无需考虑管道坡度，破坏 梁的主筋的有压管、小管道优先穿梁，确保结构的安全。
1、通过BIM所涉及到的软件，并结合设计图纸建立各专业模型。
2、最直观的特点在于三维可视化利用bim的三维技术在前期可以进行碰撞检查优化工程设计减少建筑施工阶段可能存在的错误损失和返工的可能性。
3、可以进行虚拟施工，随时随地直观快速的将施工计划与实际进展进行对比，同时进行有效协同。
4、三维渲染动画。可以给人真实感和直接的视觉冲击。建好的bim模型可以作为二次渲染开发的模型基础。提高了三维渲染效果的精度与效率。
1.本次建模过程中，建模大师对于我们这次的建模任务起到了很大的作用，提高了我们建模的速度和效率。机电的喷淋翻模准确率非常的高。一键剪切，批量改族名称等功能给与很大的帮助。节省了我们建模的时间。
2.建模大师施工板块，排砖、模板工程量统计、脚手架、模架、基坑，地形，道路创建，及场地布置的设施族，都能很好的提高了三维场地布置的速度，简单容易上手。
3.协同大师，本次我们试用协同大师进行建模协同，方便了我们对建模过程的管理跟踪，及时纠正模型问题。这点对我们帮助非常大。
最后，感谢红瓦科技提供一个交流学习的BIM平台及翻模插件试用机会，同时感谢红瓦科技热情服务的咨询工作人员。祝愿产品功能越来越强大，事业蒸蒸上！
