学生组 2020-05-26

石家庄市儿童医院项目

1. 项目概况

市儿童医院(市妇幼保健院)位于友谊大街与汇丰路交叉口西北角桥西区西五里村,项目总投资10.8亿元,总建筑面积12.8万平方米。建筑层数为地下二层局部三层,地上裙房6层,主楼17层。项目主要包括一座六层的门诊医技楼,两座儿童病房和妇产病房楼。石家庄市儿童医院为政府办非营利性医院,三级儿童专科医院。项目建成后,将会为广大的妇女儿童提供更加优质、高效、精准、温馨医疗保健的服务。

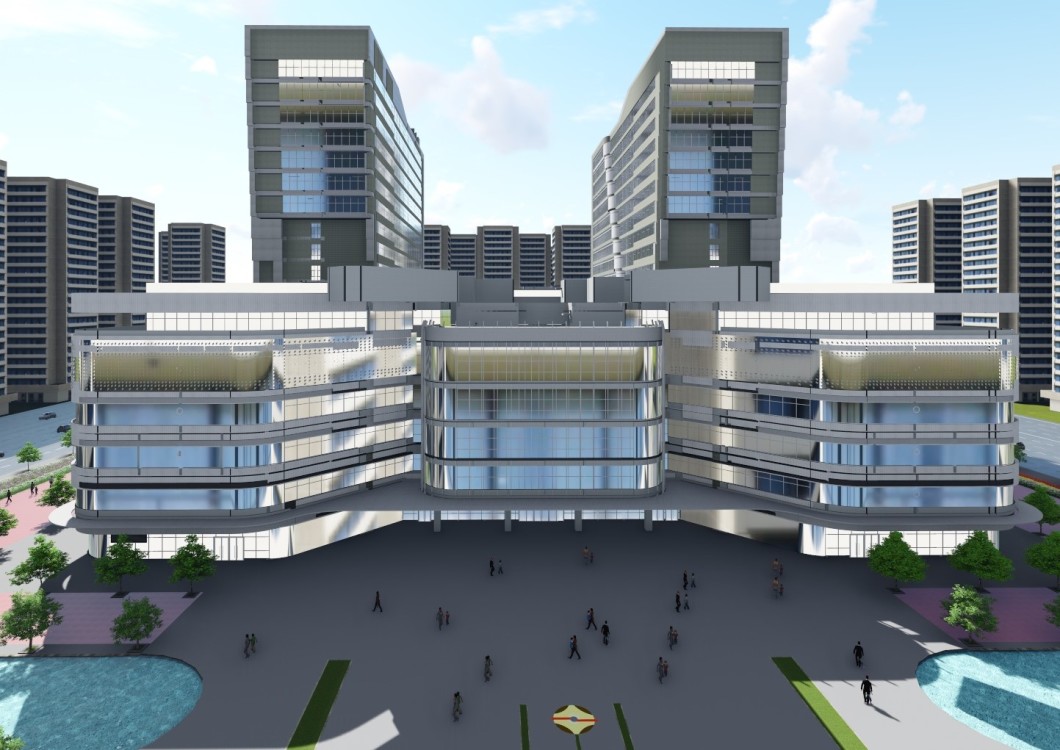

2. 模型成果展示


3. 建模工作计划

建筑模型:5月上旬

结构模型:5月上旬

机电模型:5月下旬

4. 团队分工

许玲妹+整体协调及消防喷淋气体模型创建

宋铁柱+给排水模型创建

霍宁宁+暖通桥架模型创建

李佩峰+建筑结构模型创建

甄瑞沙+后期效果制作


5. 模型创建难点展示

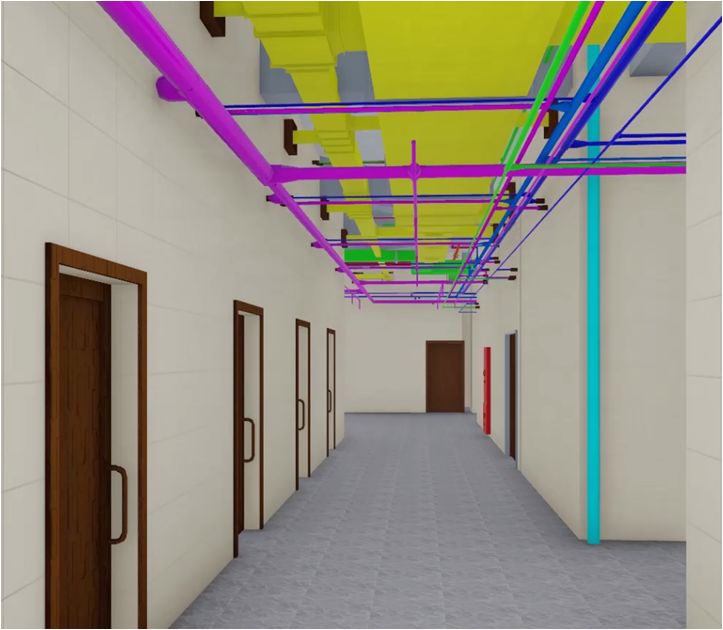

       地下机电管线集中排布繁杂,依照图纸依然会有很多错误,而且机房部分较难把控,这些都可以通过bim的可视化和准确定位来解决从而提高工作效率。


6. BIM模型为施工提供的价值点

在不影响各专业正常运行的前提下,优化原设计,调整部分管路走向甚至系统局部调整;同时增加大样图,明确避让原则。

难点:模型体量大,创建费时费力。

解决方法:使用翻模功能,最后检查修改,节省了一部分时间。


7. 红瓦软件使用心得

建模大师有一些可以批量链接模型的功能,而且翻模效率提高,识别图纸转换也是比较快的。

分享到微信朋友圈

打开微信,点击底部的“发现”

将网页分享至朋友圈

学生组

石家庄市儿童医院项目

石家庄铁道大学四方学院

指导老师  张士彩、胡玉娟

学生   甄瑞沙、许玲妹、霍宁宁、宋铁柱、李佩峰
