1. 项目概况

中泰世纪花城 1.工程名称 :中泰世纪花城 2.建设地点 :广东省广州市北京路 3.建筑结构安全等级 :二级 4.主要结构类型 :剪力墙结构 5.建筑层数 :地上18层 地下2层 6.建筑高度 :57.8m 7.总建筑面积 :11.50万㎡ 模型精度:LOD 300

2. 模型成果展示

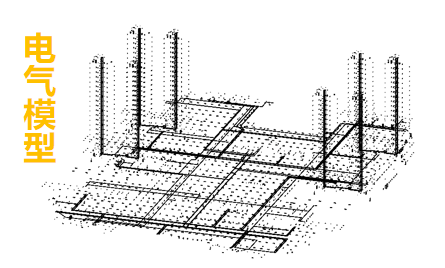

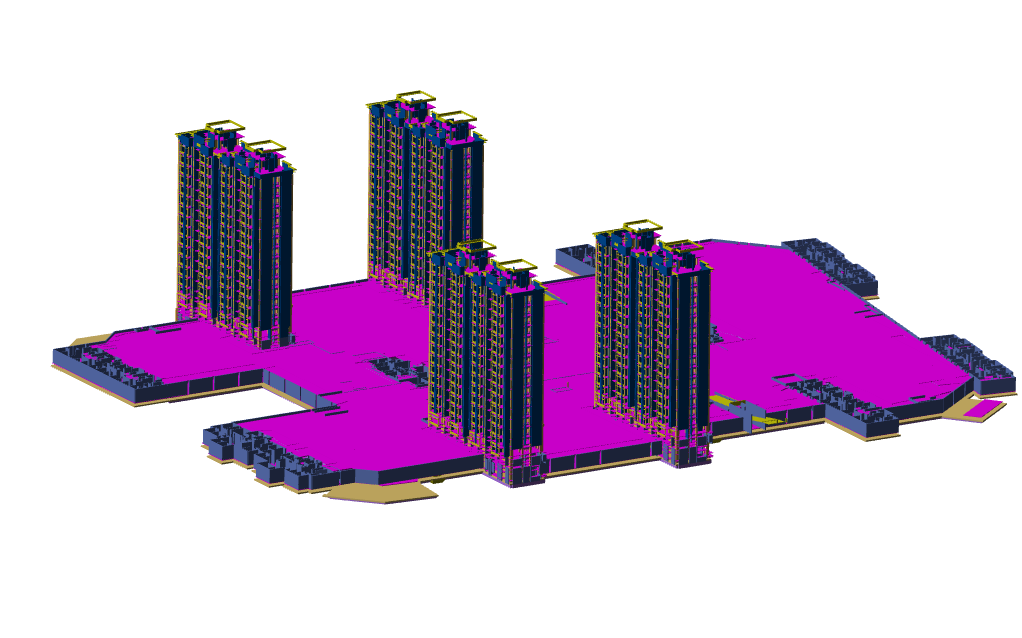

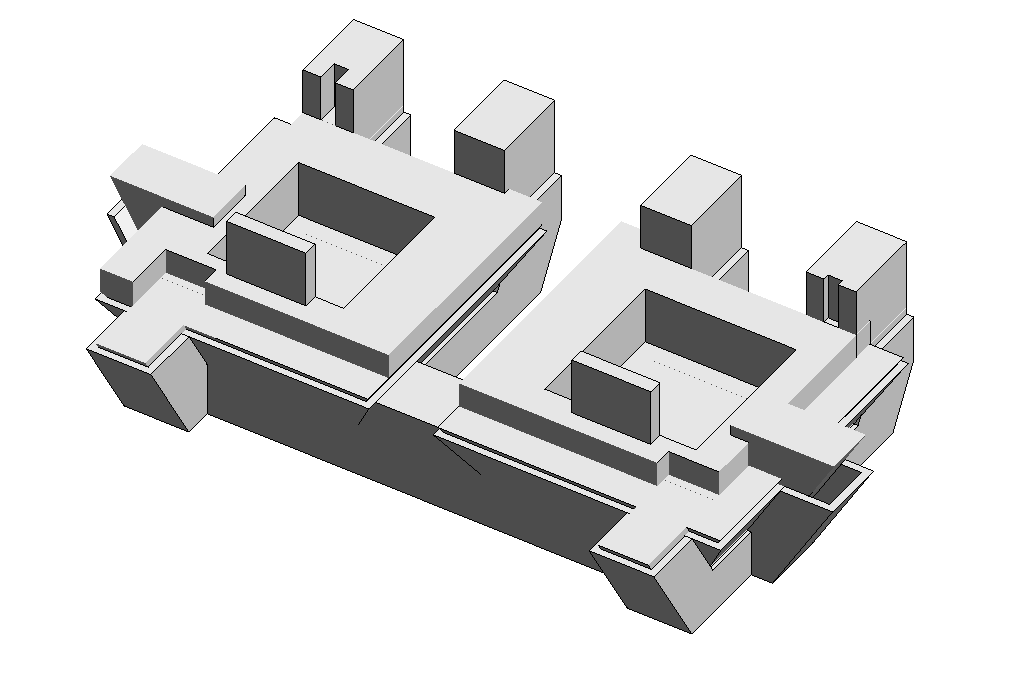

模型各专业截图


批注 2020-06-10 11080656.png

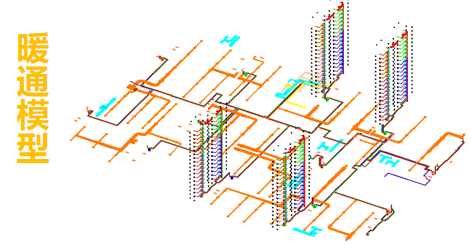

批注 2020-06-10 1108065.png

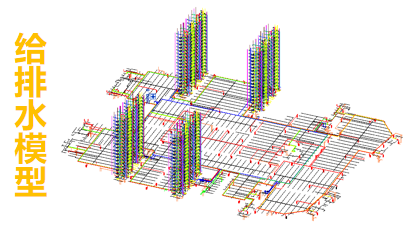

批注 2020-06-10 110806.png

外观效果图


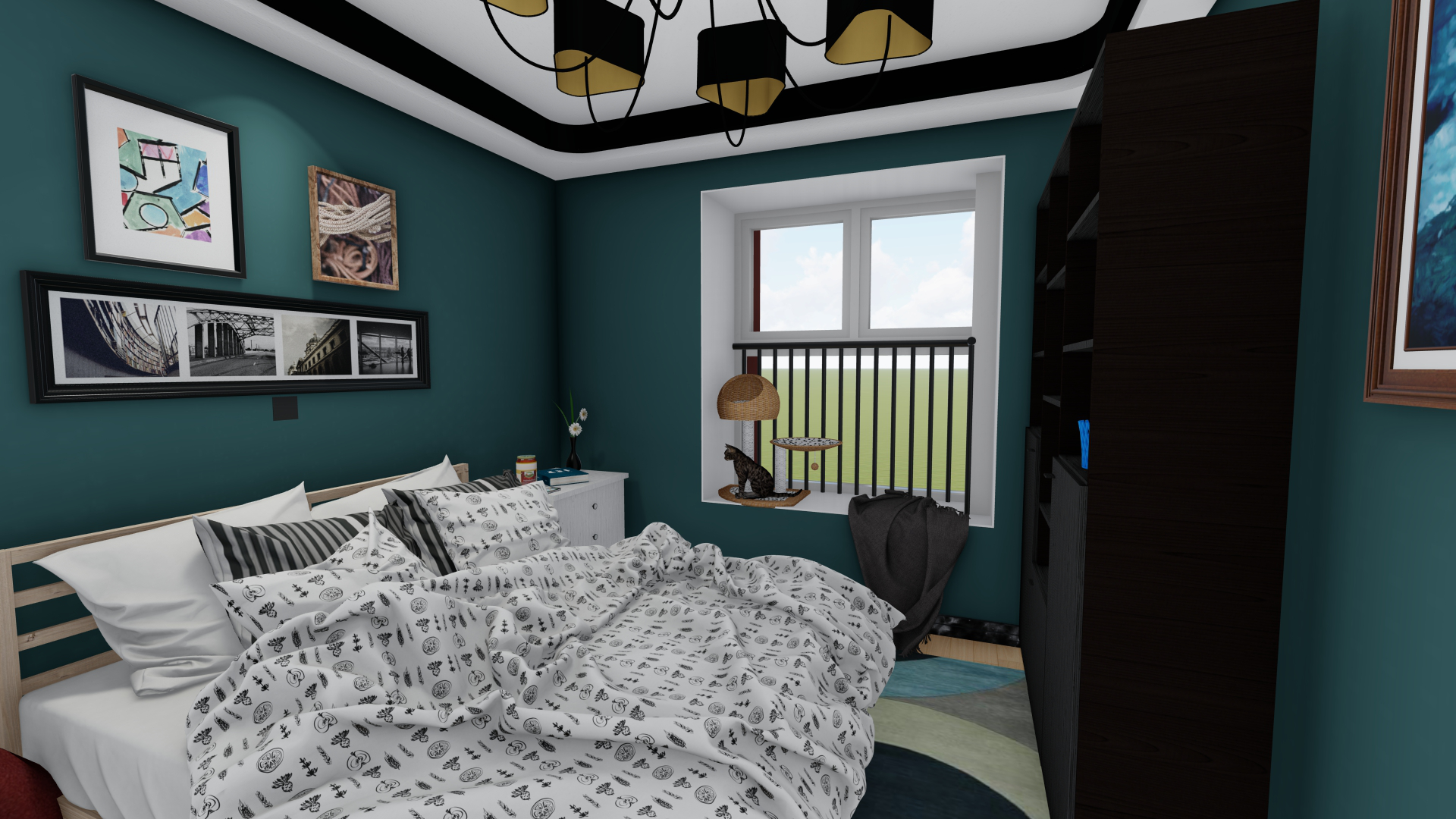

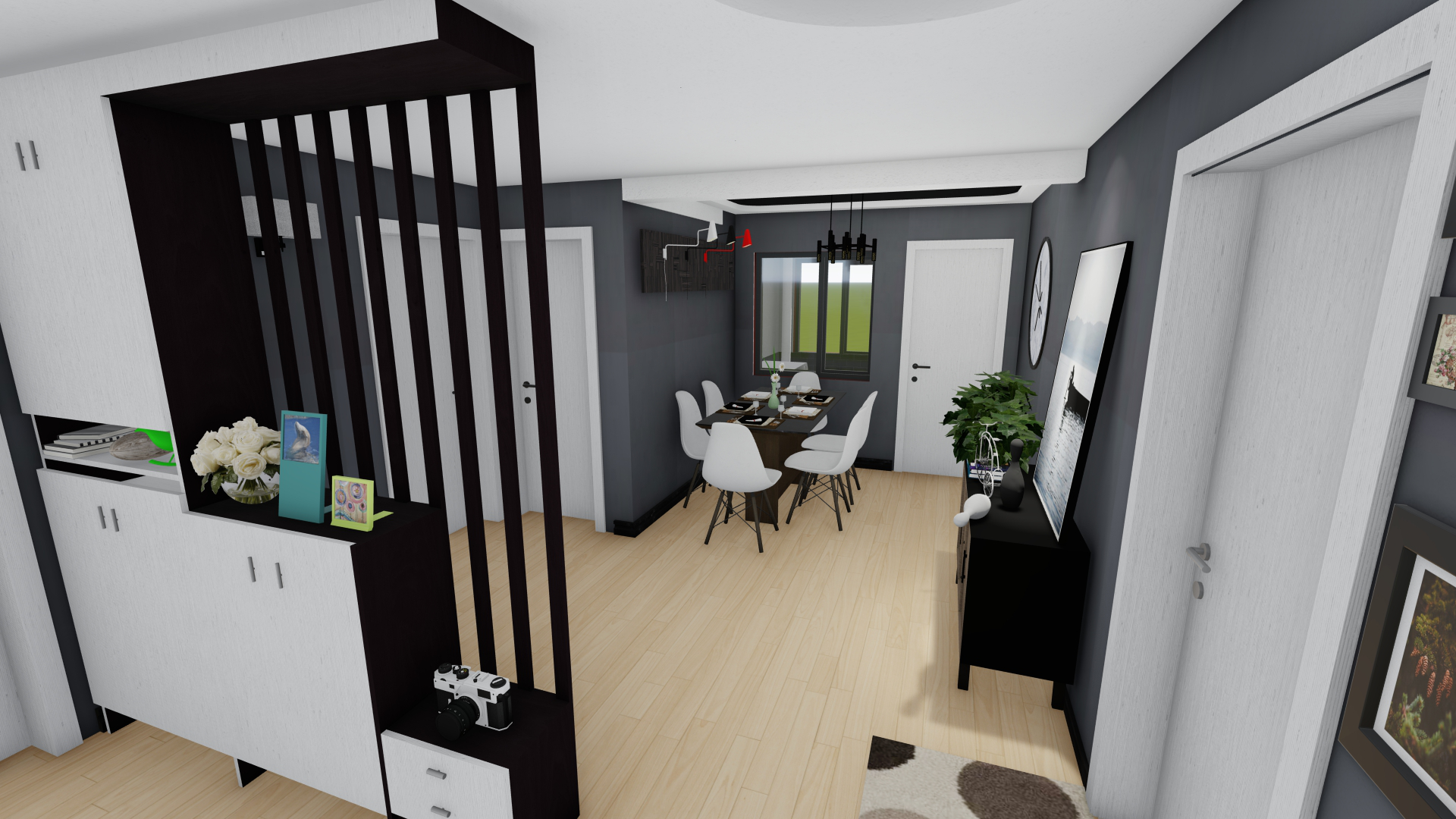

图片3.png内部装修效果图

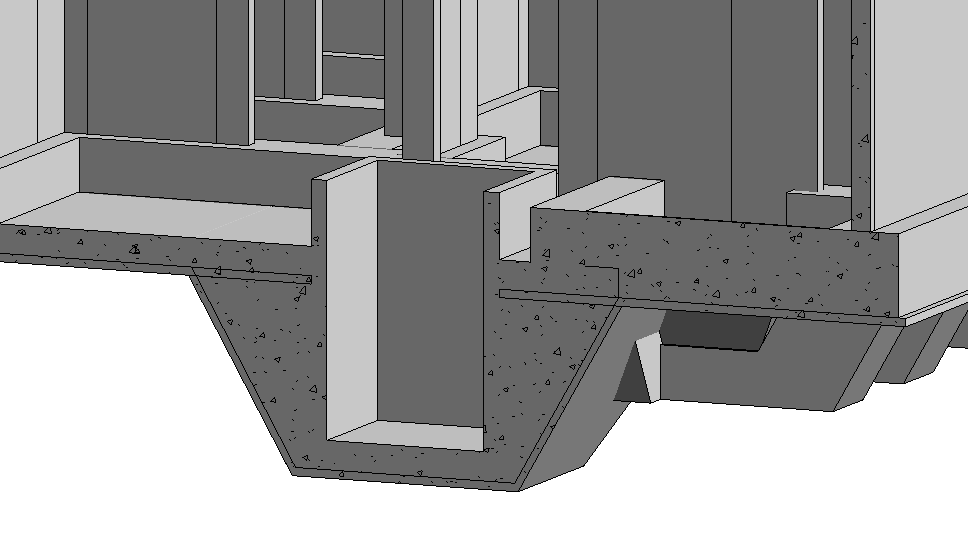

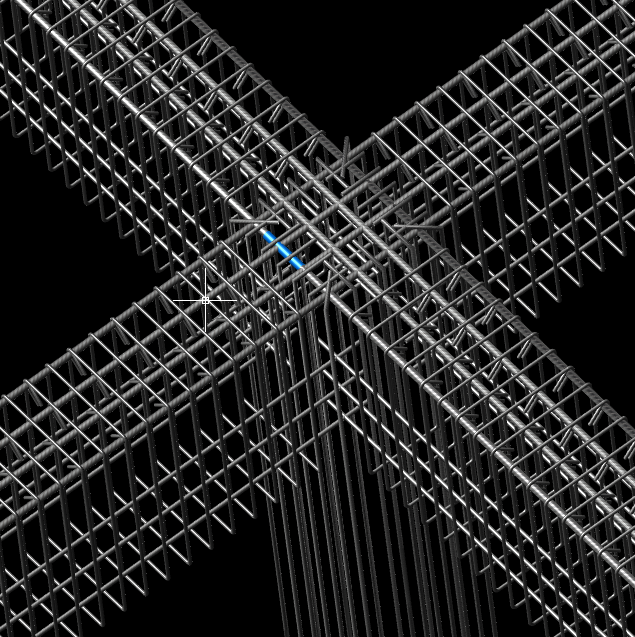

图片5.png  图片6.png复杂节点效果图

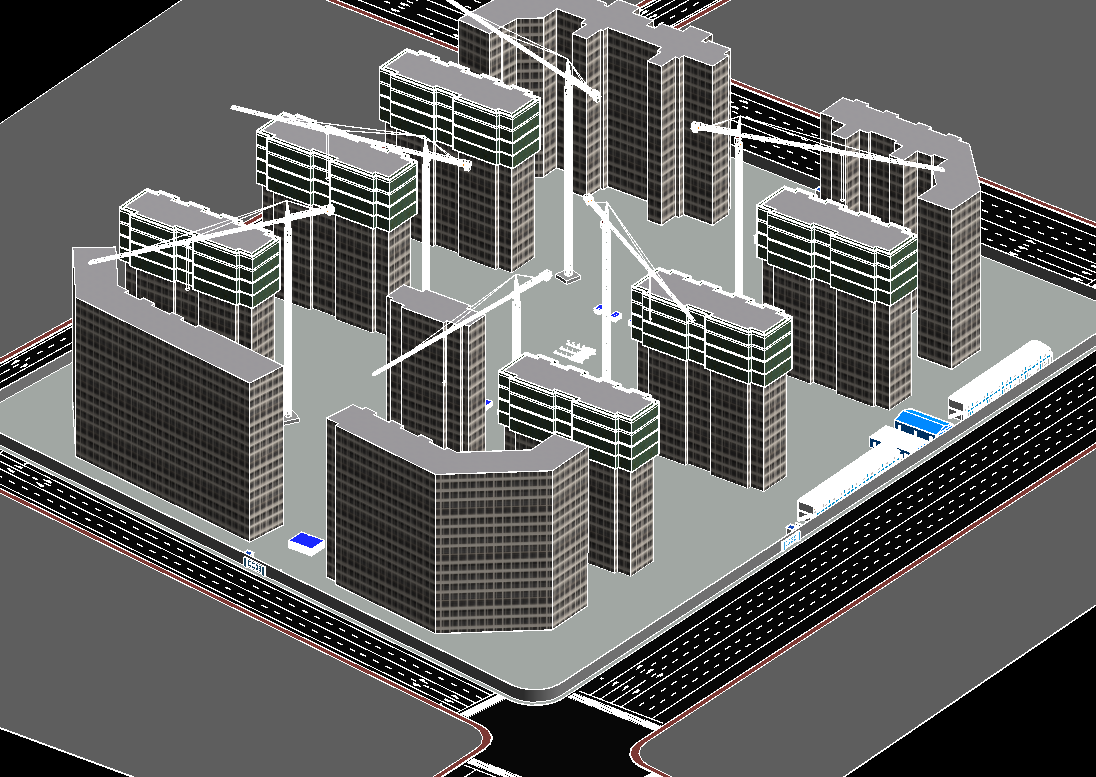

场地布置效果图

批注 2020-06-10 120425.png

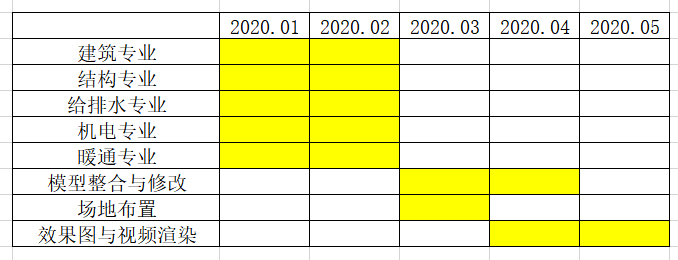

3. 建模工作计划


4. 团队分工


5. 模型创建难点展示

1.地下车库面积大,管道错综复杂,净高要求高


2.工程量大,后期模型整合,管道碰撞调整工作量大


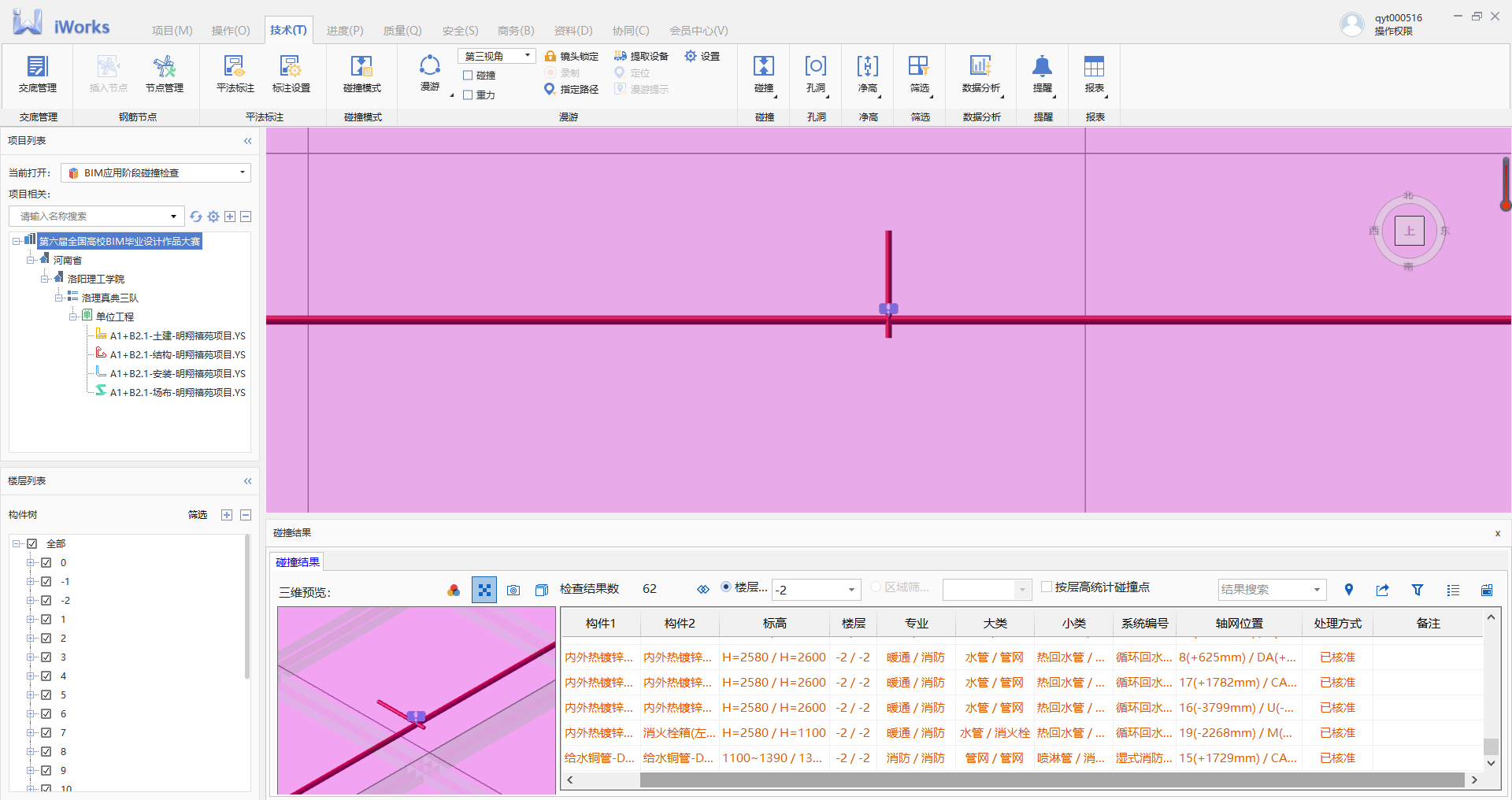

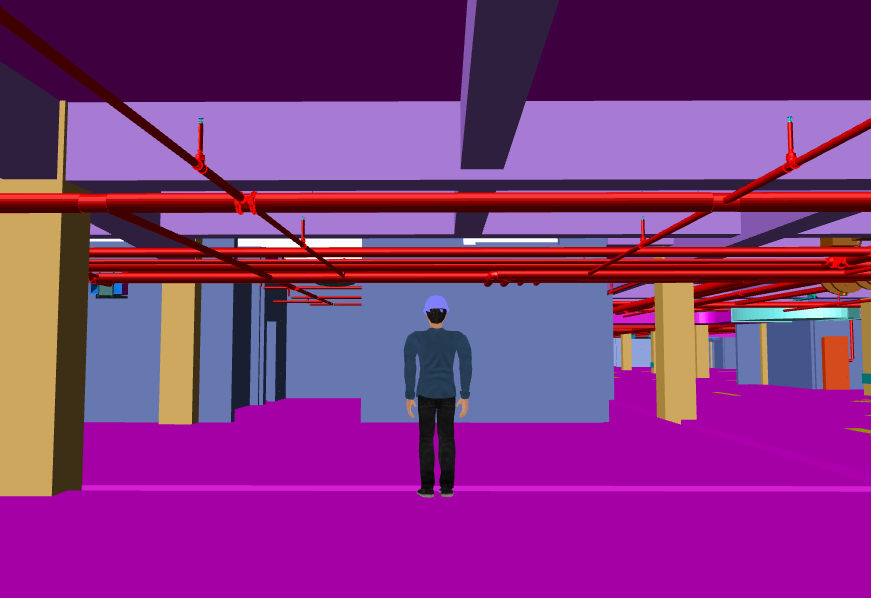

6. BIM模型为施工提供的价值点

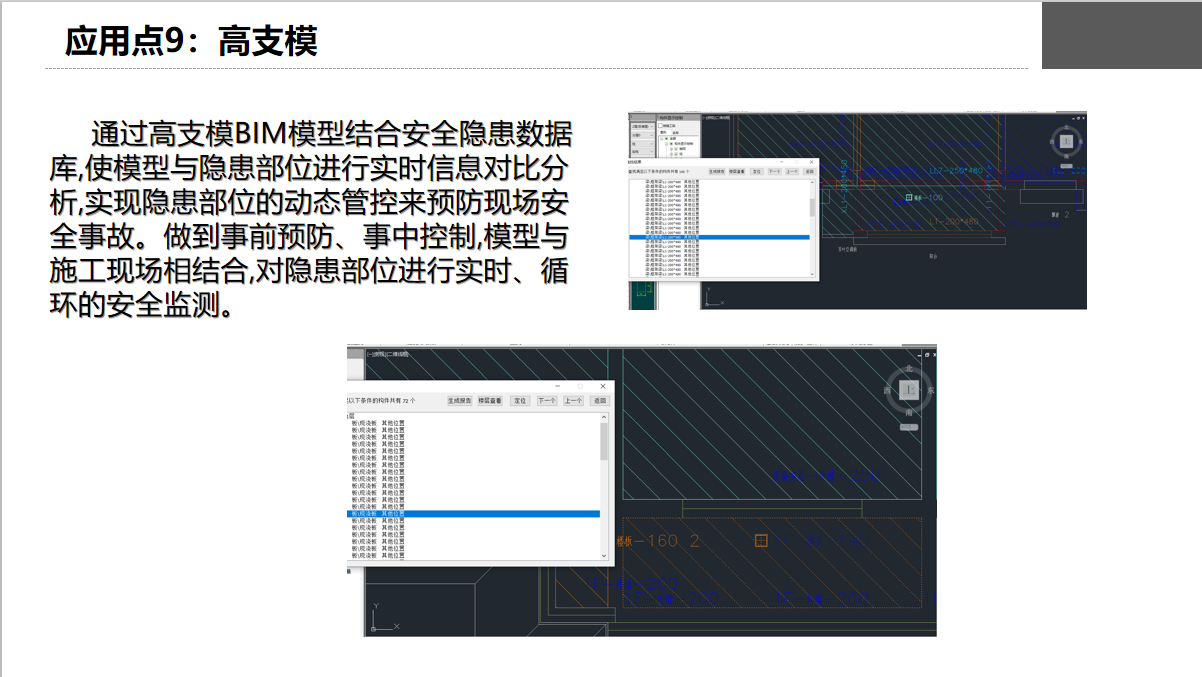

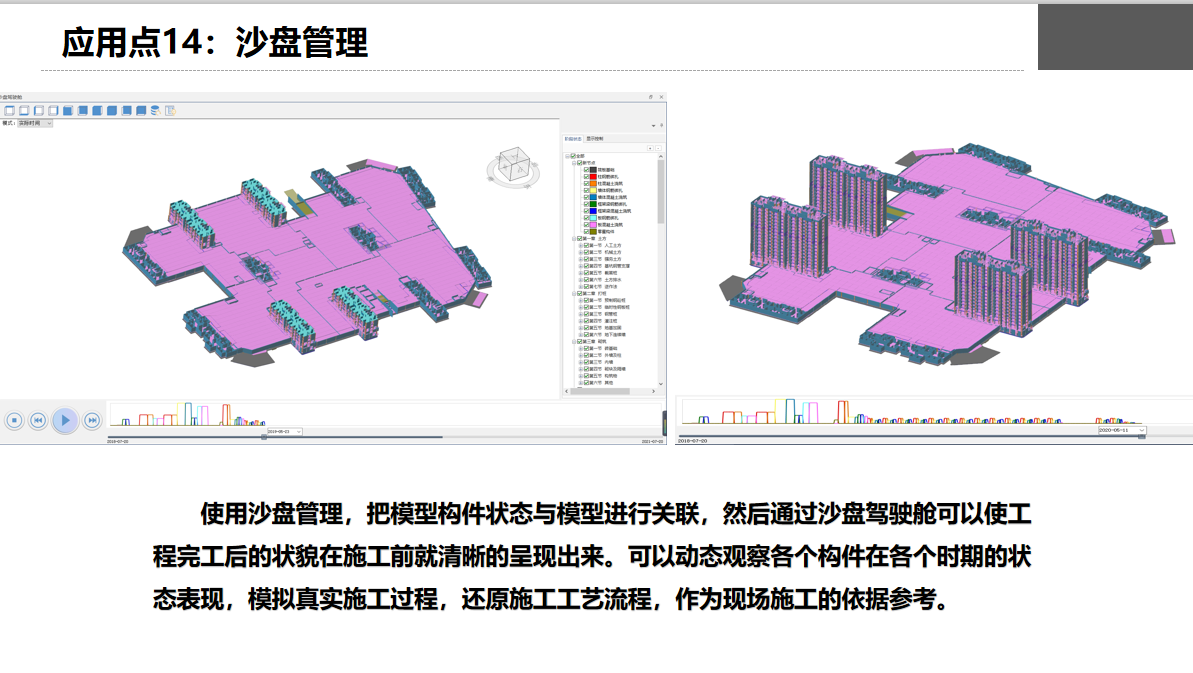

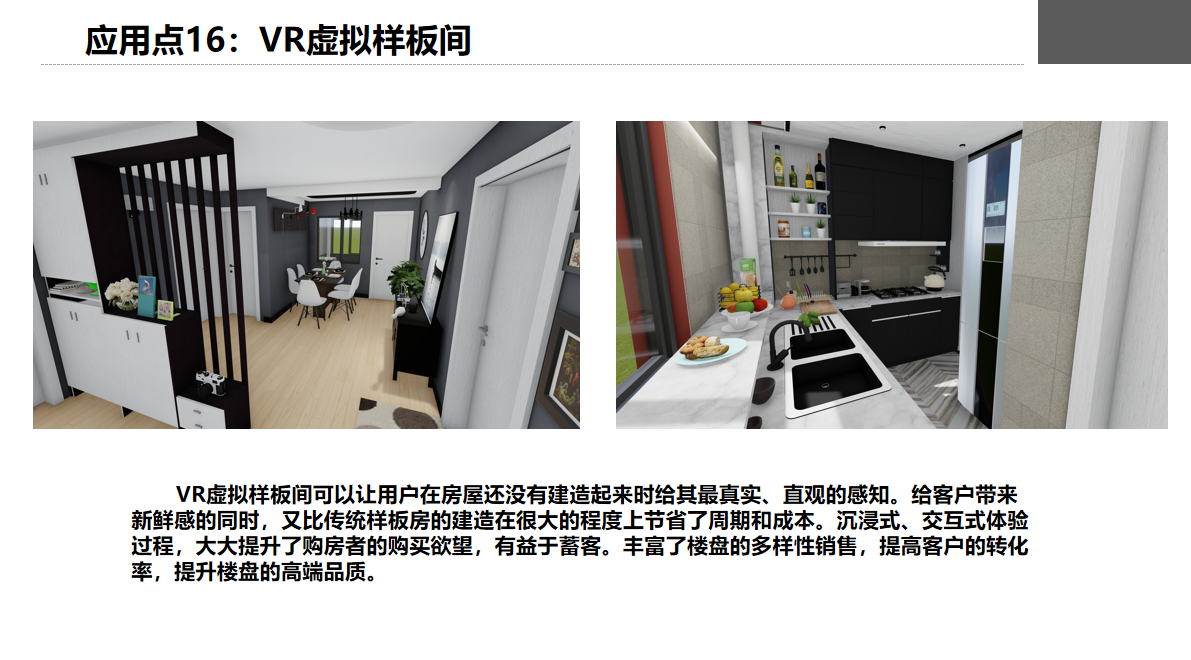

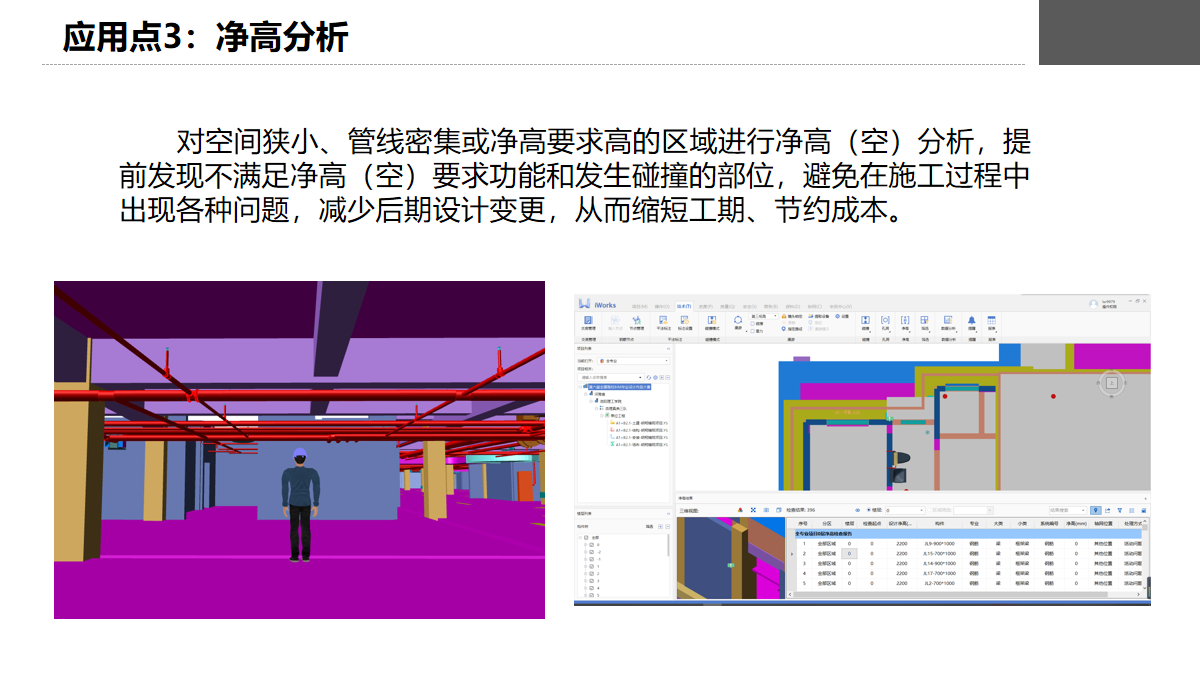

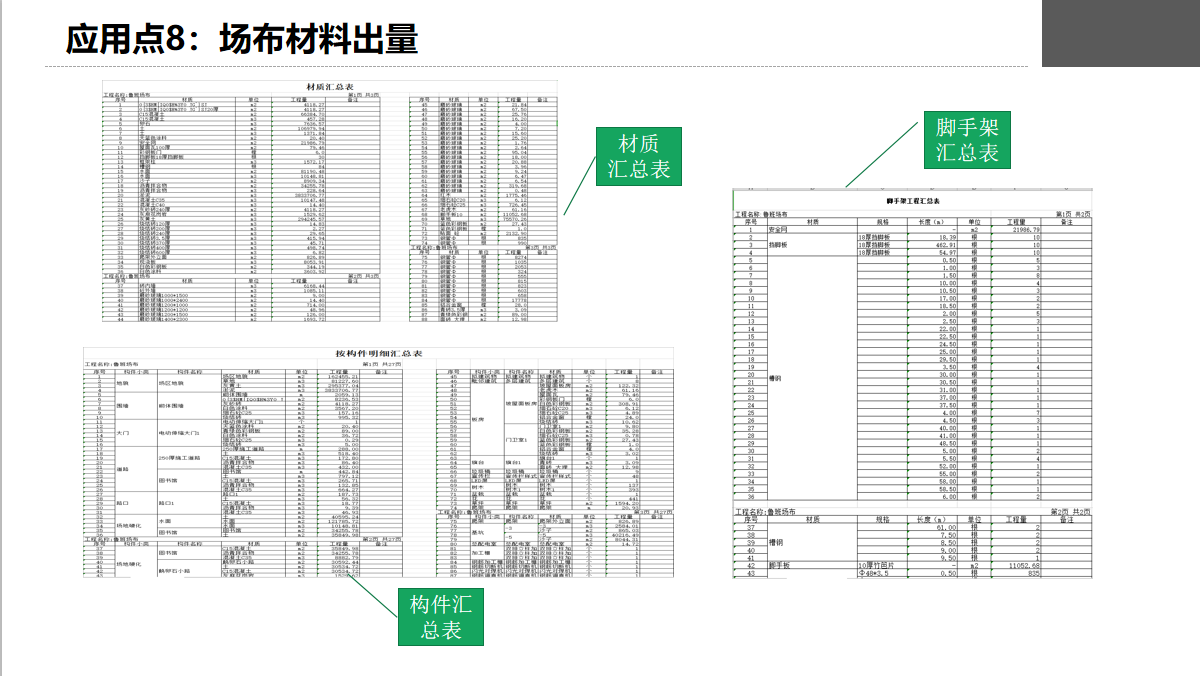

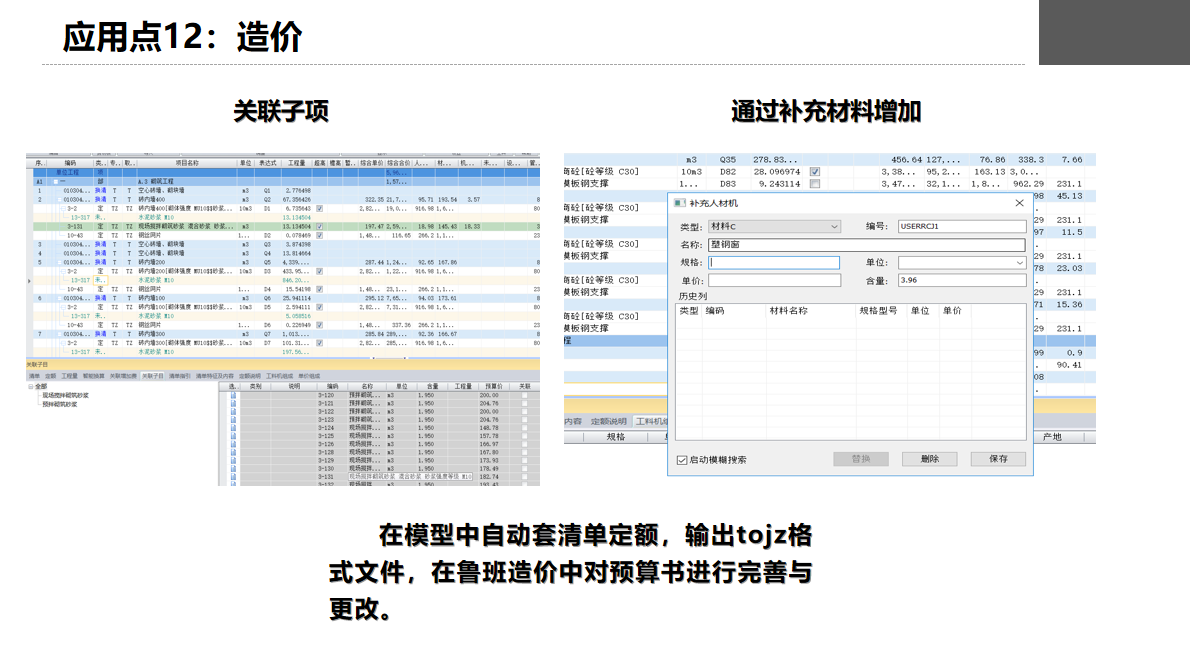

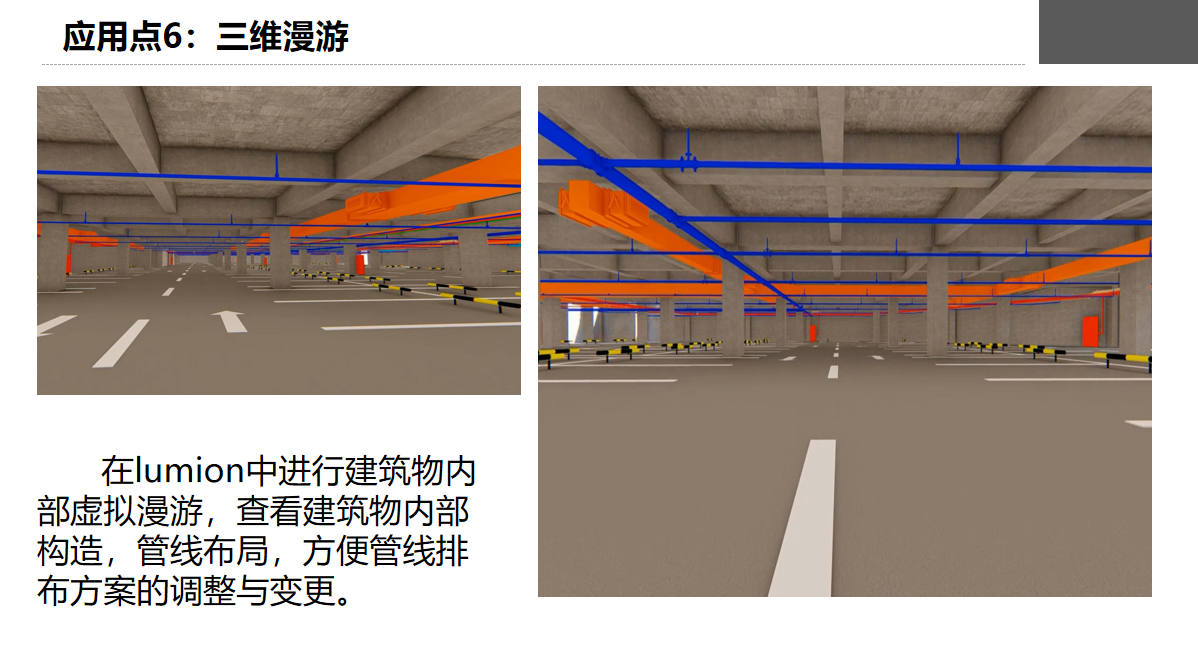

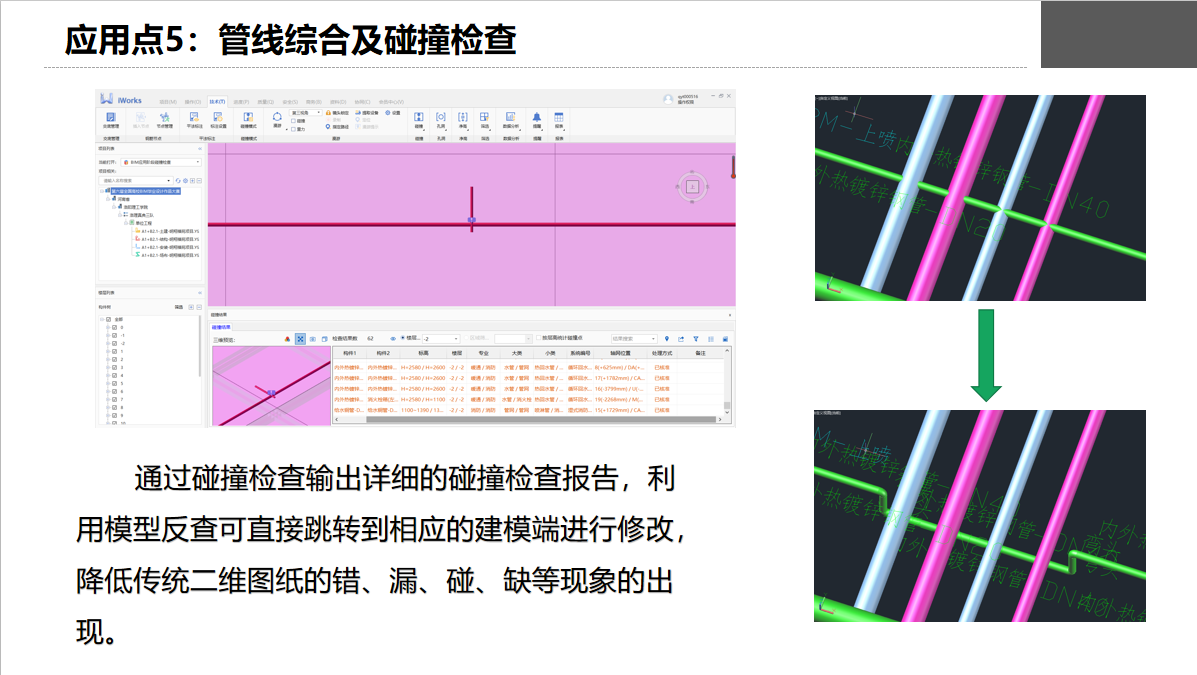

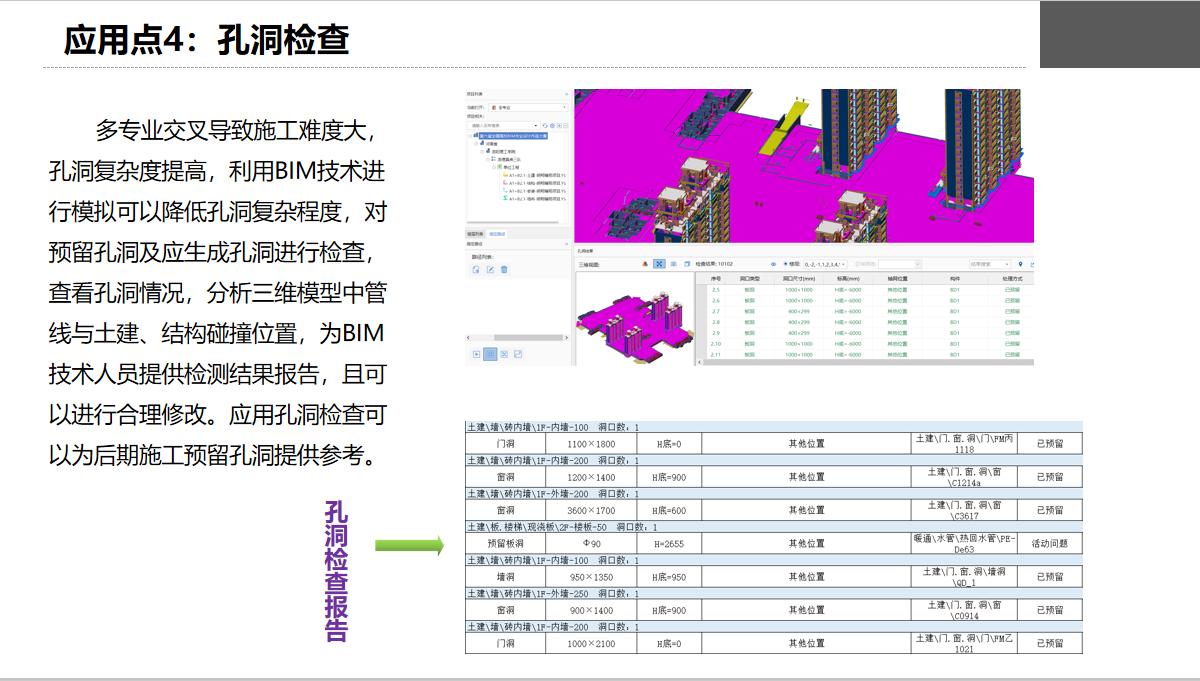

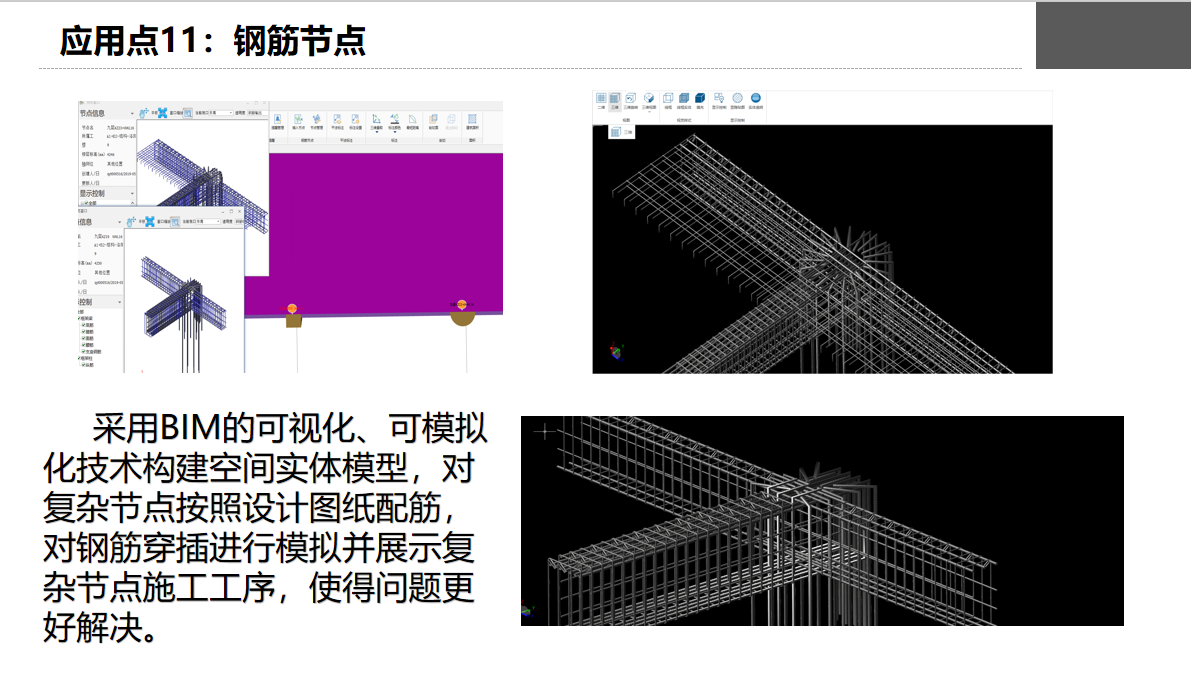

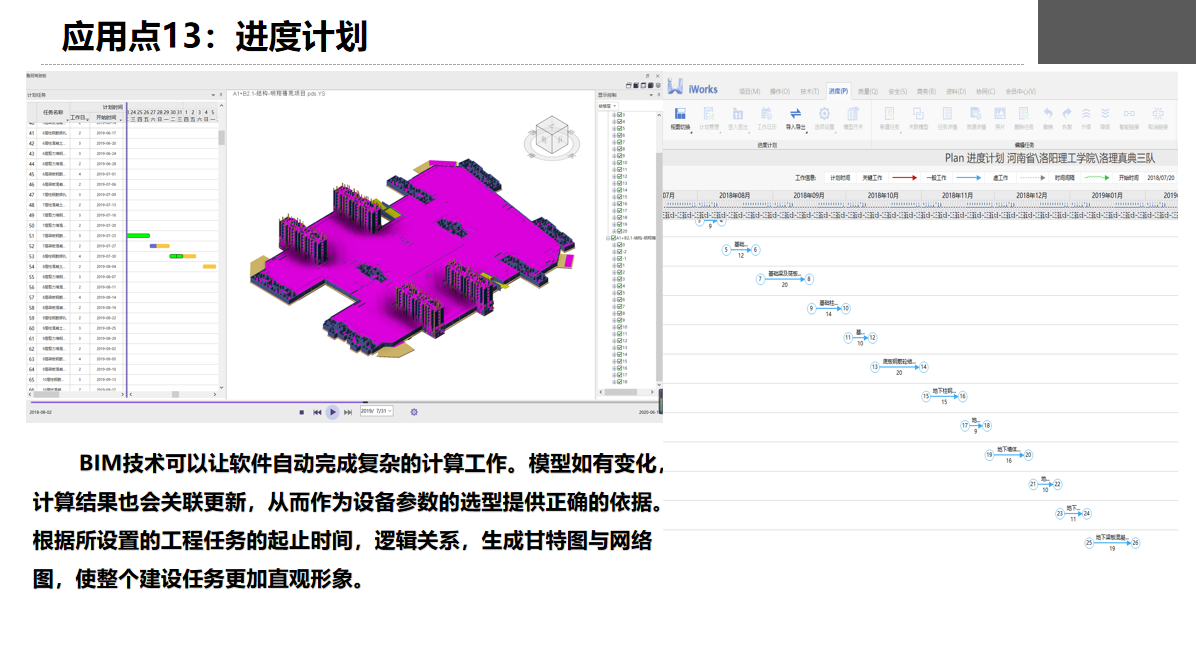

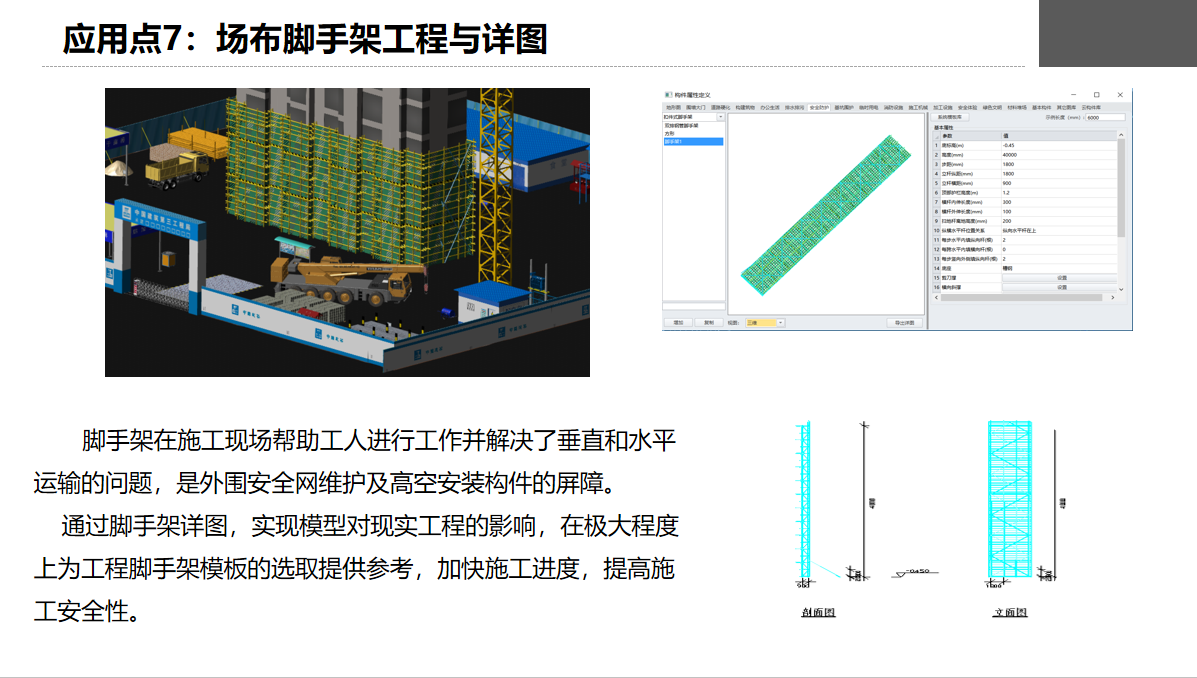

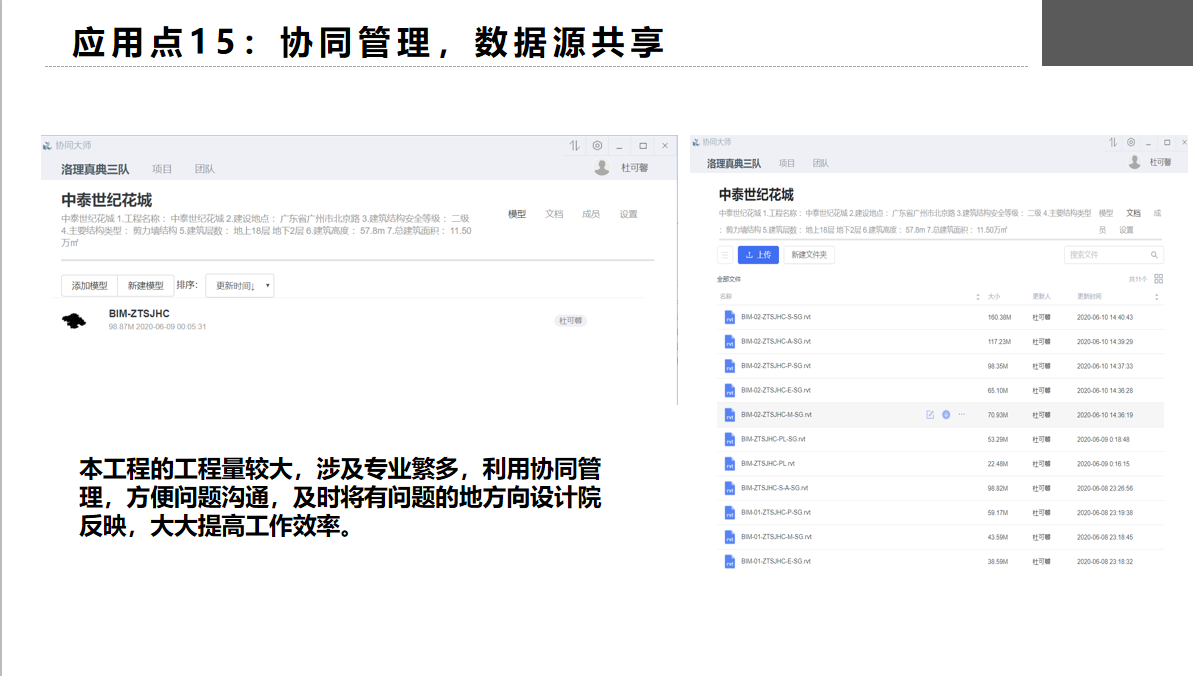

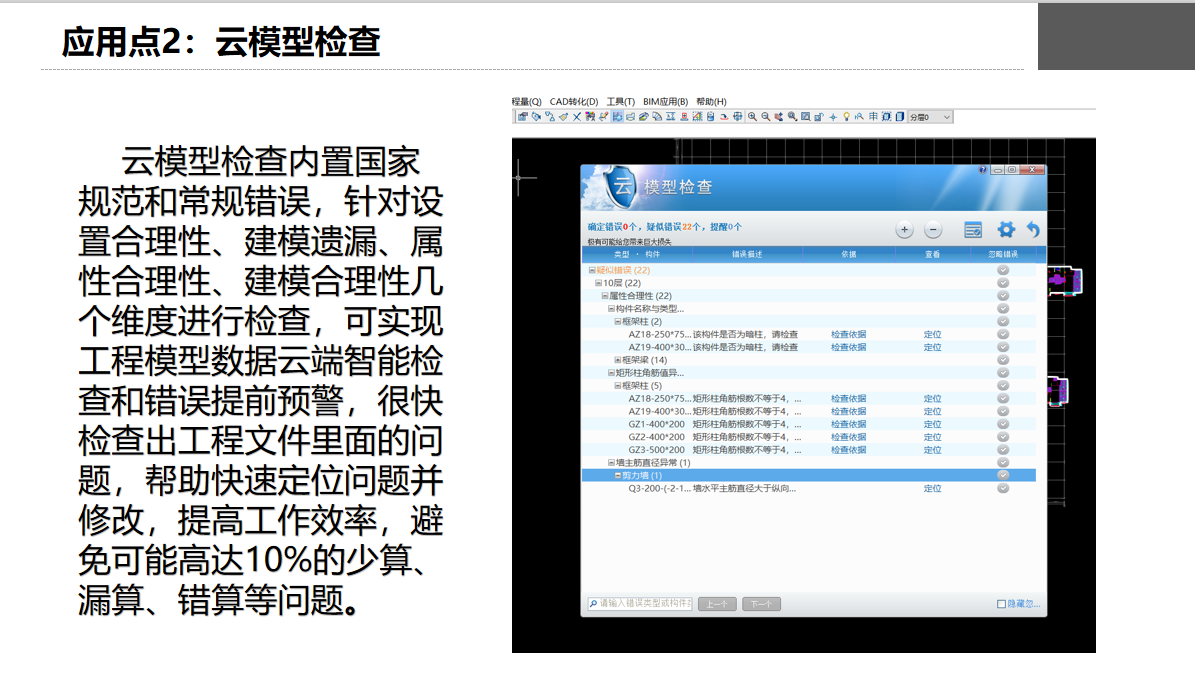

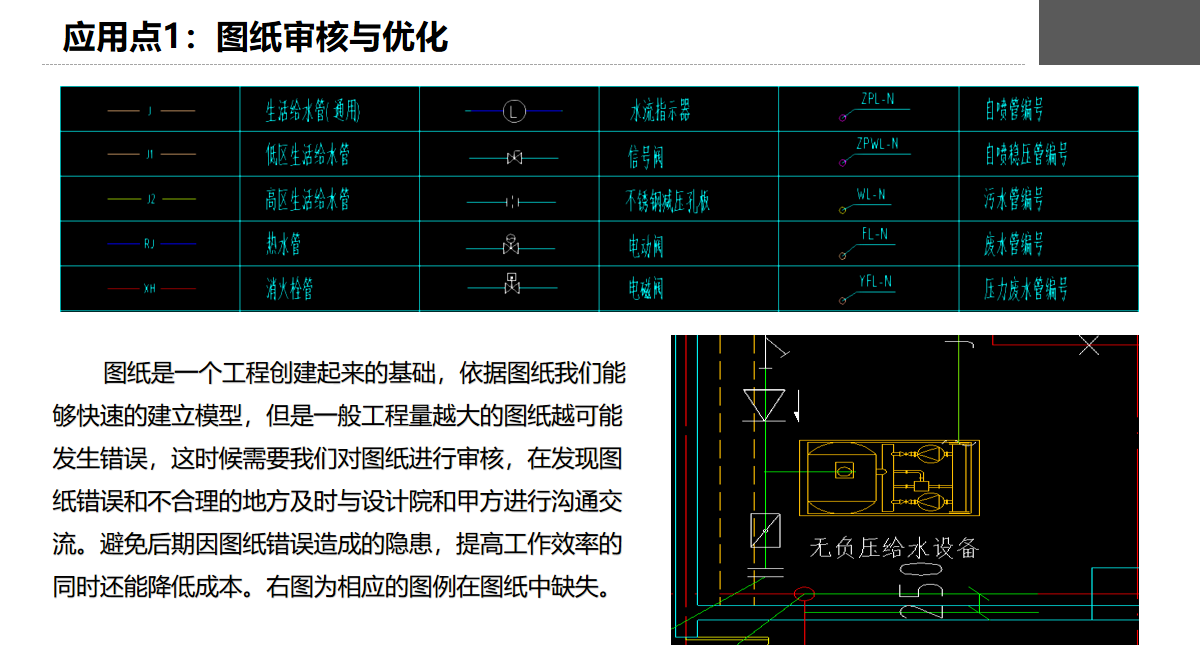

01.png  02.png  03.png  04.png  05.png  06.png  07.png  08.png  09.png  10.png  11.png  12.png  13.png  14.png  15.png  16.png

7. 红瓦软件使用心得

建模大师

1.图纸识别自动生成等功能,大大减少了我们的工作量

2.在后期模型整合,修改管综时,“一键”系列功能非常便利

协同大师

1.灵活办公,支持高效的多人团队 异地建模协同工作、随时随地监控项目进度,并且支持团队成员任务权限精细化、内部即时通讯、多团队组织管理等深化功能,让建模参与人员更加紧密沟通和协作完成项目任务。

2.可以对工作集进行任命,设定项目的开始、结束时间,成员只对自己所负责的工作集有编辑权; 管理层可以实时了解项目的计划进度及实际进度。

族库大师

1.族库大师中的族种类繁多,满足普通建模需求,方便快捷
