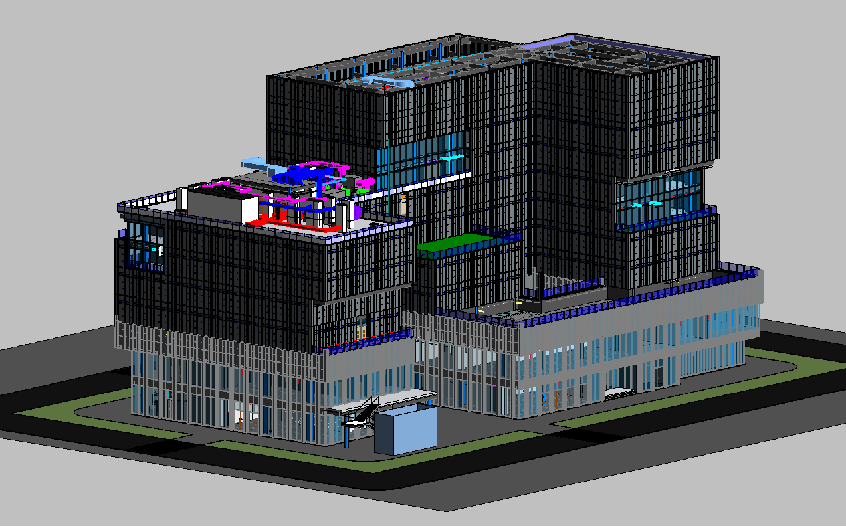

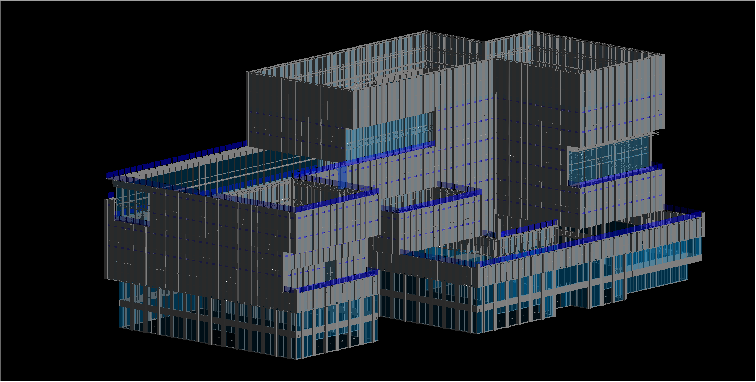

根据二维CAD数据，对上海绿谷酒店进行三维可视化翻模，通过逐条普查翻模的形式，核对各专业图纸。可视化内容包含土建结构、综合管网以及设施设备等，在图纸表达不详尽的位置，我们将综合考虑支吊架、管线的保温层厚度、安装及检修空间、弯头及阀门等内容，进行设计优化工作，尽可能的先行避让发现的各系统间的碰撞问题。为我们节省成本，缩短工期。

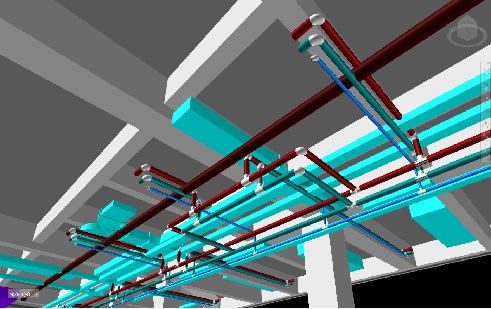

该模型包含风机机房，室内外空调设备，各系统风管、风机设备，空调水系统（空调供水管、空调回水管、冷凝水管），制冷机房，给类管件阀门等。为使BIM模型合理，配合其他专业进行优化排布，采用上翻或下翻的方式进行回避，消除碰撞点。
1、三维可视化：3月上旬。

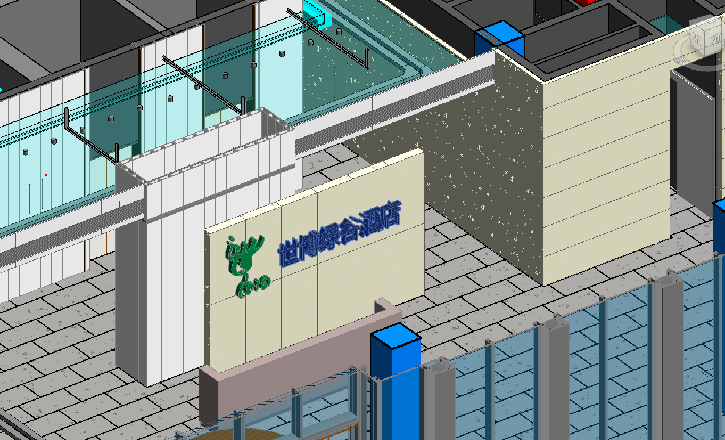

2、室内装修设计：3月下旬。
3、BIM技术价值量化：基于BIM5D的二次排砖，节省现场用量:4月上旬。
4、管线碰撞（尚需要与设计院协调的碰撞结点）:4月下旬。
5、设备管道优化设计、节省大量工程量:5月上旬。
6、BIM技术价值量化：其他应用点清单:5月下旬。
杨国华：本项目中主要负责电气工程专业模型深化（包括：各类桥架、线管、变配电室、用电设备、插座），配合其他专业同学完成碰撞检查与管线优化。
周晨：与设备与结构专业相互配合，优化楼层层高，确定每层天花板的合适高度；配合设备专业同学预留管道洞口、套管。
范凯龙：本项目中主要负责给排水工程专业模型深化（包括：给排水系统管道、消防系统管道、热水系统、喷淋系统、泵房），配合其他专业同学完成碰撞检查与管道优化。
雷彤：本项目中主要负责结构工程专业模型深化（包括：剪力墙边缘构件族、异形柱族、异形梁族、地下室筏板基础、桩基础、各不规则楼梯），配合设备专业同学完成碰撞检查与管道优化，同时预留管道洞口与套管。
陈亮金：本项目中主要负责暖通空调工程专业模型深化（包括：风机机房、风机、各系统风管、室内外空调设备、空调水系统及管道附件配件），配合其他设备专业同学完成碰撞检查与管道优化。

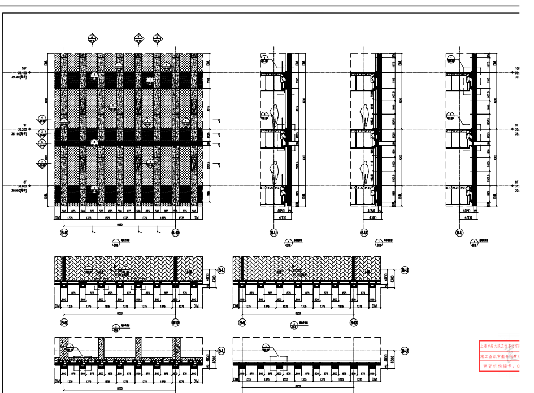

幕墙 ：本次幕墙是该项目的一个难点，需要每一块幕墙采用单做族的方式将整个楼的幕墙拼接出来，此幕墙属于框架式竖隐横明的结构形式，通过在revit中用嵌套族的方法，按照图纸说明进行绘制，并且每一个幕墙族都有自己的命名形式，将每一类型的幕墙组进行区分。

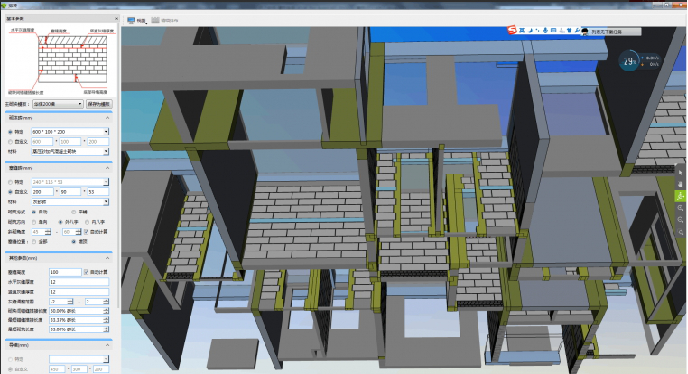

BIM技术价值量化： BIM砌体排砖是近年来BIM技术在现场施工BIM应用中产生的一项在精细化管理方面应用比较多的施工。而随着BIM技术的广泛应用以及BIM软件功能的完善基于BIM5D的二次排砖，节省现场用量;墙体工程（内墙）：除剪力墙外，有关排烟竖井、管井及电梯的墙采用MU5承重多孔砖，M5砂浆，其他内墙均为加气混凝土砌块。

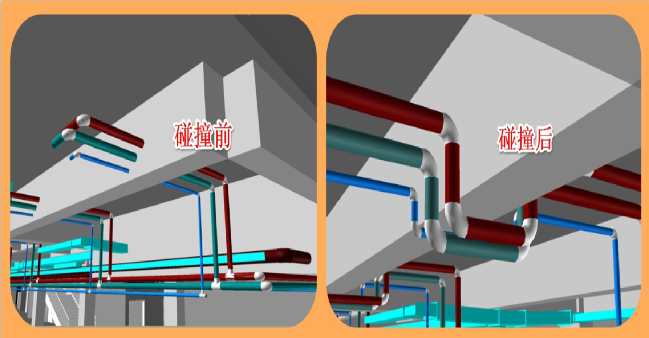

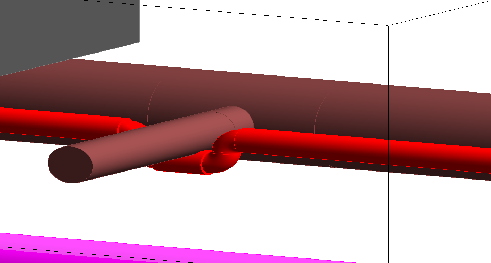

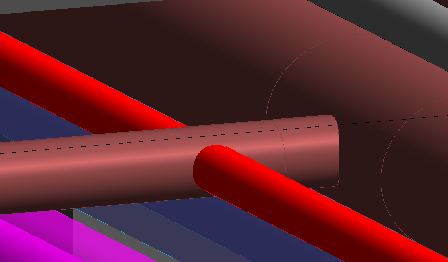

碰撞优化： 该项目安装工程系统繁多、构造复杂，包括冷热源机房及输送管道，掩蔽所人防工程，整楼的空调、通风、防排烟系统，动力、照明、配电桥架，用电设备及配电箱，视频监控设备、火系统等。
使用建模大师后建模速度直接上升，对机电专业来说，最好用的两个点；一是一键翻模，只要CAD图层分的准确，管径标识齐全，就可以一键从CAD翻模，再在细节上微调就完成了翻模工作，至少缩短一半的翻模时间；二是一键翻弯，只需要旋转方向，距离，就可以一键翻弯，现在，没有翻模大师我都不知道怎么做BIM设计了。希望这款软件可以越做越好～，每一次新研发的功能都会自动升级更新，希望做出更全面的功能出来。
族库大师是红瓦科技开发的设计库类软件，Revit族库大师可以获取云端近万个族资源，包括筑、结构、暖通、给排水、电气、楼宇、专业设备七大专业族，并且实时更新，公共族库更是永久免费使用， 让我们建模型时更加快速。
协同大师是一款轻松简单的BIM协同设计系统！能够几分钟就能完成模型服务端部署和团队创建。
