项目效果图
商业区效果图

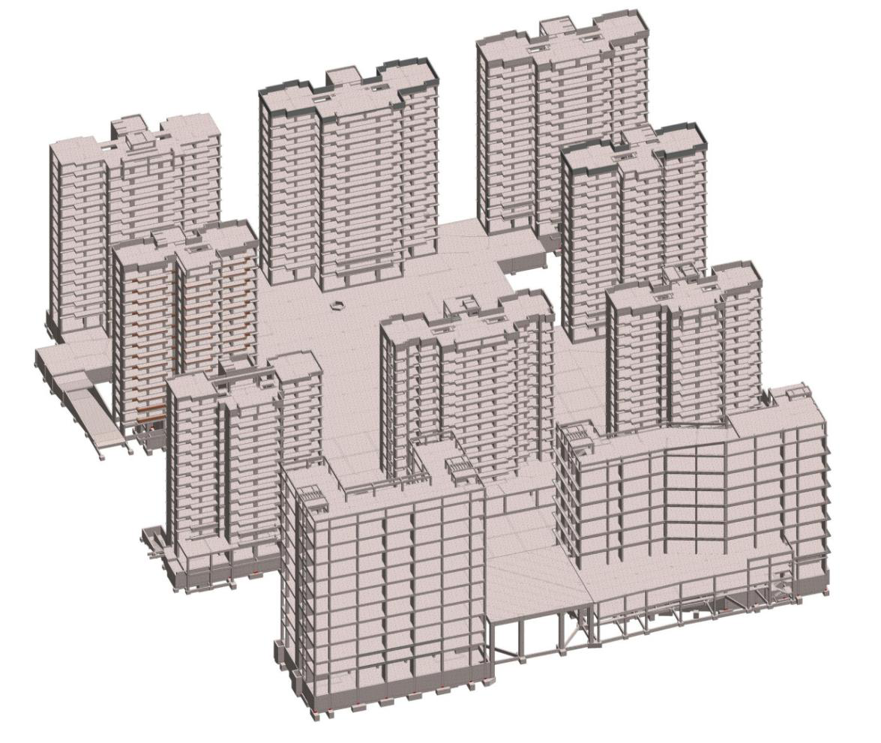

结构模型

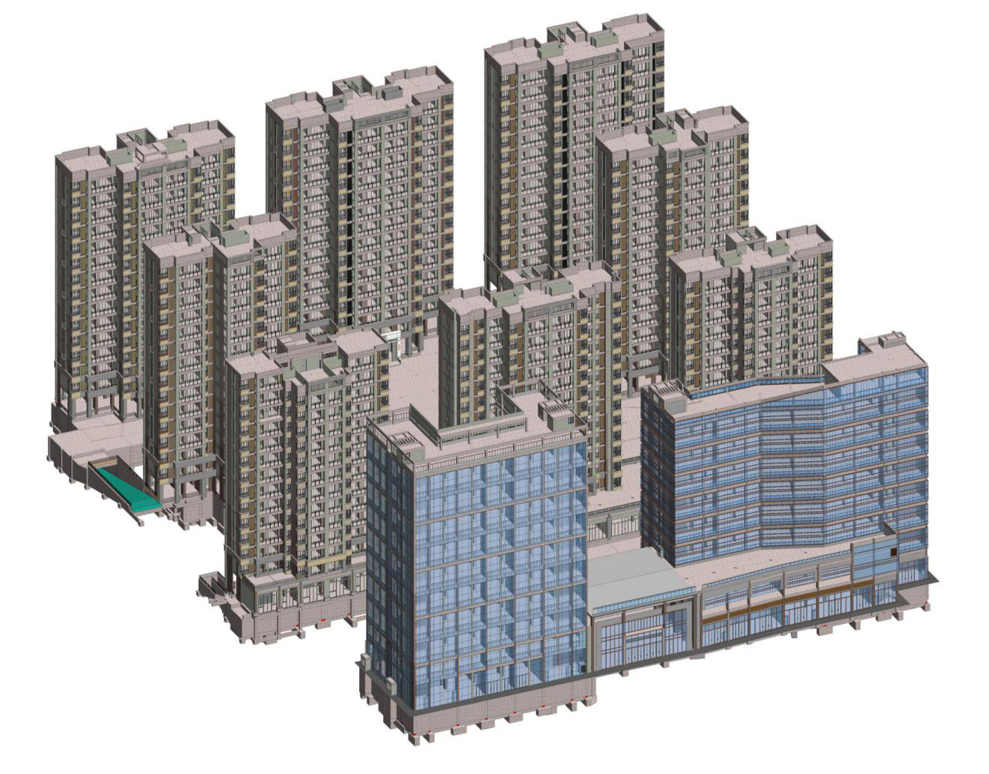

建筑模型

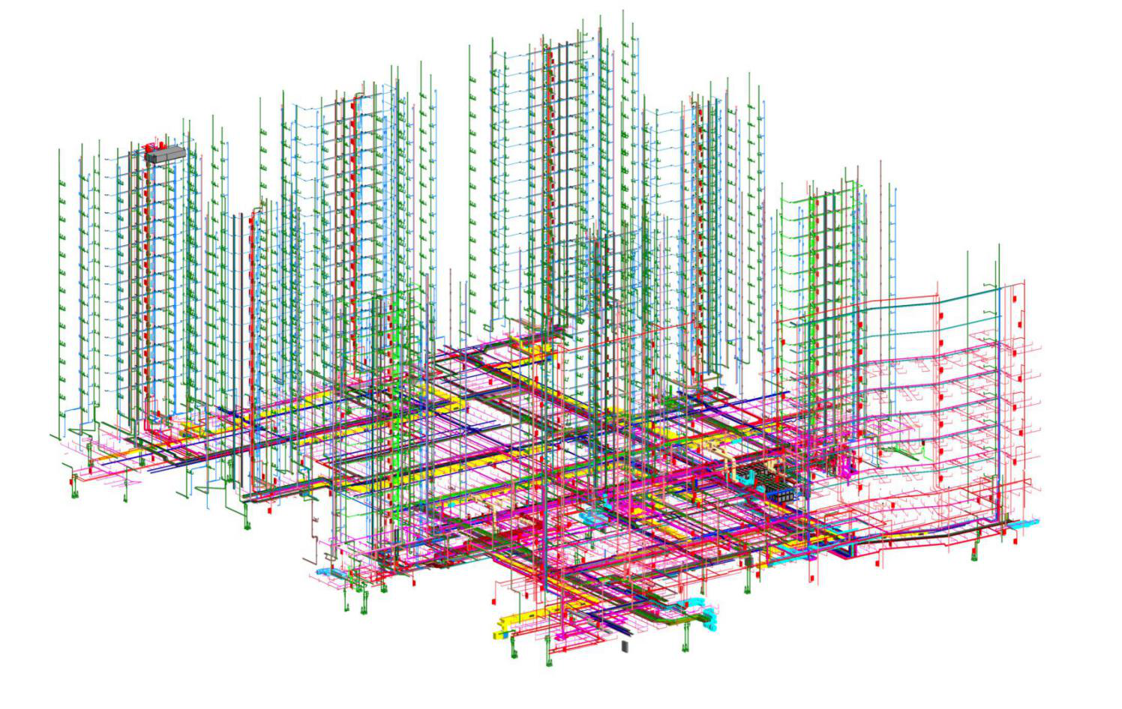

机电模型

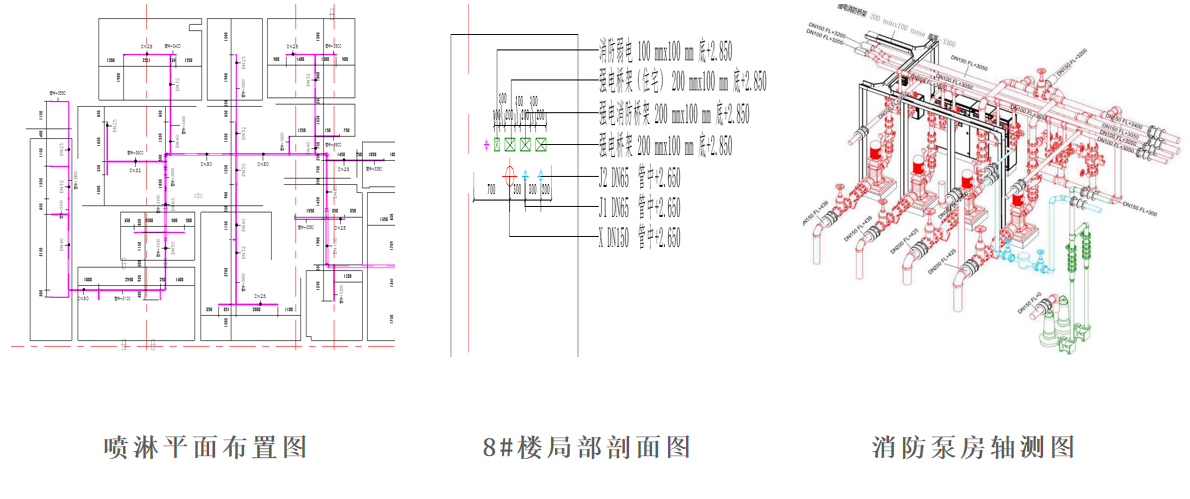

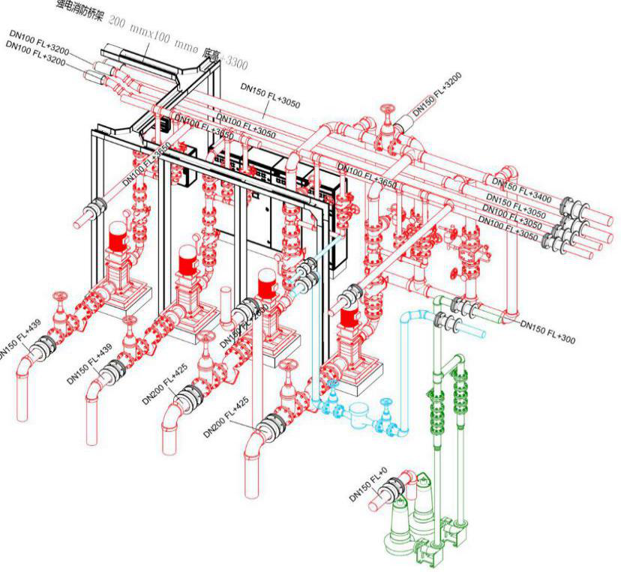

消防泵房轴测图

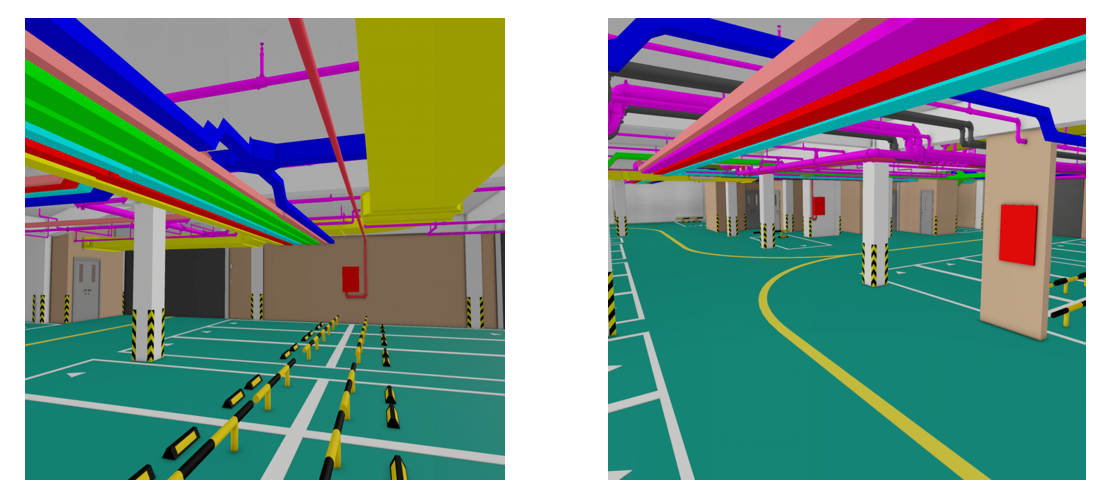

地下室漫游效果

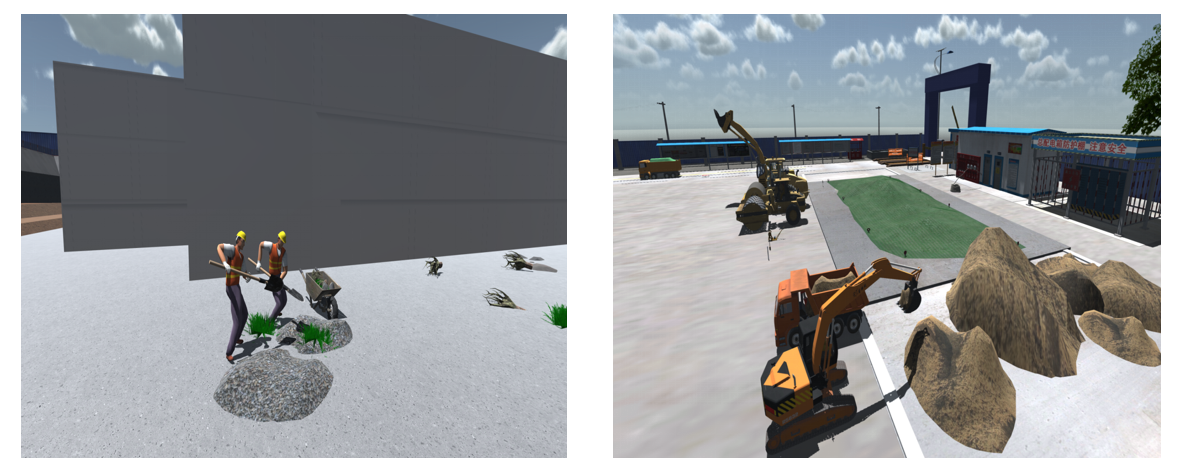

回填土施工工艺
精装修模型

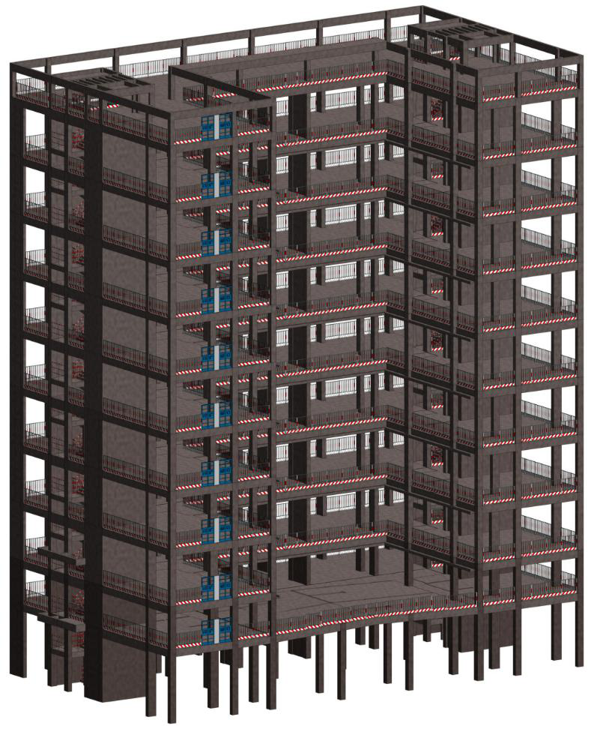

安全防护模型

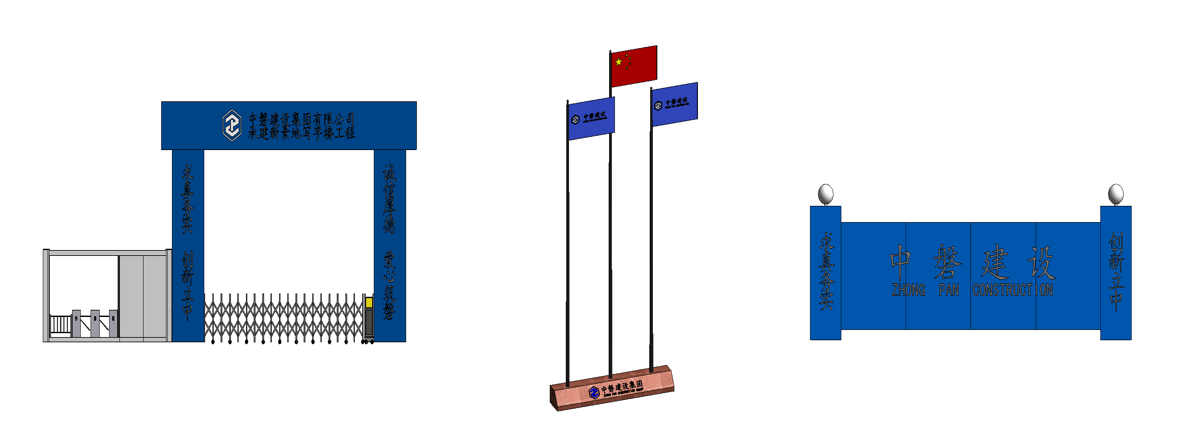

企业VI族库

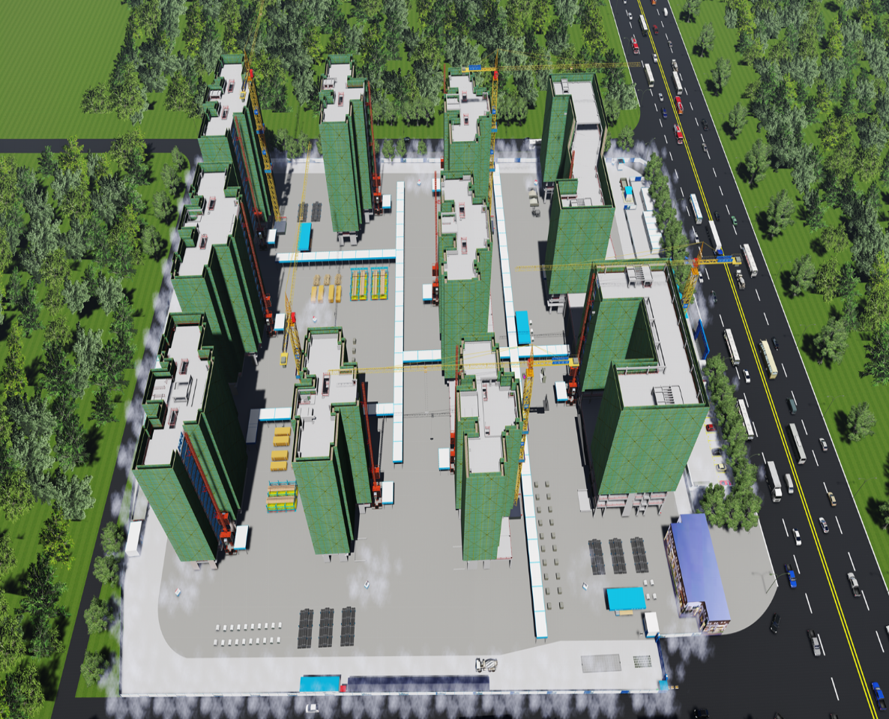

施工场地模型
室外场地模型720全景

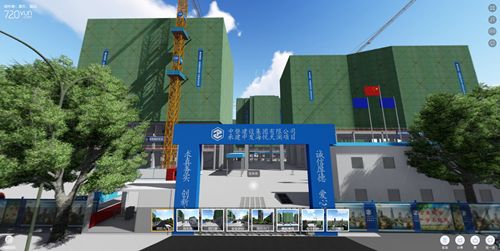

施工场地720全景
策划方案：2018年5月上旬
结构模型：2018年5月中旬-6月中旬
场地模型：2018年6月下旬
机电模型：2018年6月下旬-2018年7月下旬
建筑模型：2018年6月下旬-2018年7月下旬
管综优化：2018年8月上旬-2018年9月中旬
何武平：BIM负责人，统筹安排各工作，并主导并绘制机电模型。
叶伟灿：工程部负责人，提供技术支持，并辅助绘制结构、建筑模型。
林端强：BIM技术员，绘制机电模型及管线优化、临边模型。
黄振兴：BIM技术员，绘制结构模型、建筑模型、场地模型。
郭梦妮：BIM技术员，绘制结构模型及建筑模型。
难点一：对于有造型的女儿墙，使用板、内建构件都比较花时间效益不高
采取使用叠层墙的方式绘制女儿墙，效率增加不少。

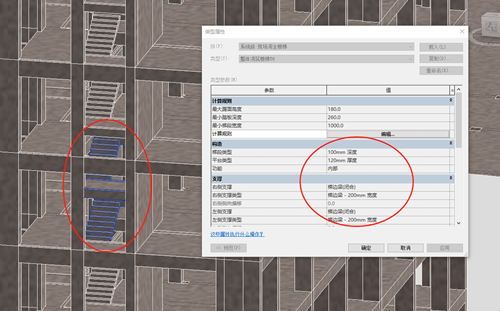

难点二：将梯梁归属到整个楼梯，若单独绘制，会归属到同层的框架结构，
采用在楼梯构件属性中直接添加支撑梁的方式，在绘制时调整好梯梁，平台梁的位置，生成整体浇筑的楼梯。

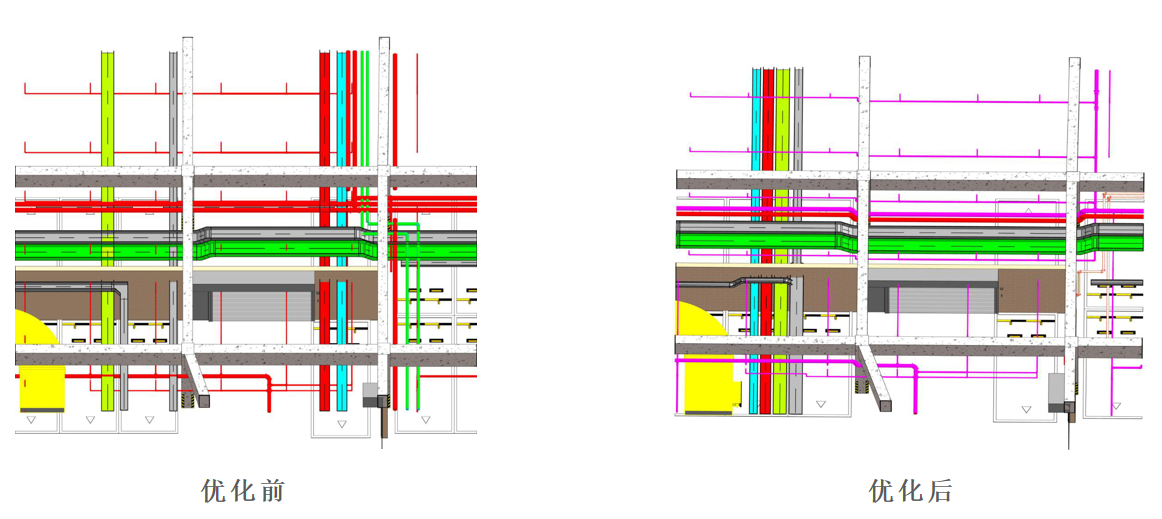

价值点一：利用BIM全专业建模，提前规划复杂管线走向，做好孔洞预留，解决碰撞，减少现场的返工。

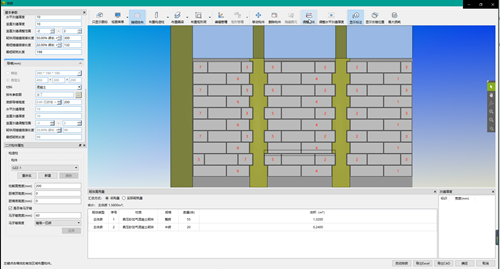

价值点二：利用建好的模型进行二次运用，进行准确排砖，帮助下料及施工，减少二次搬运，控制成本，避免浪费。

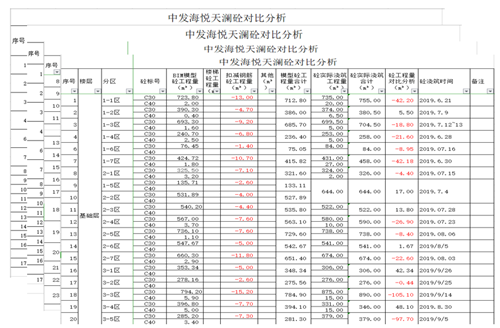

价值点三：利用模型工程量与现场实际浇筑量进行实时对比，提高现场管理意识，做好混凝土管控。

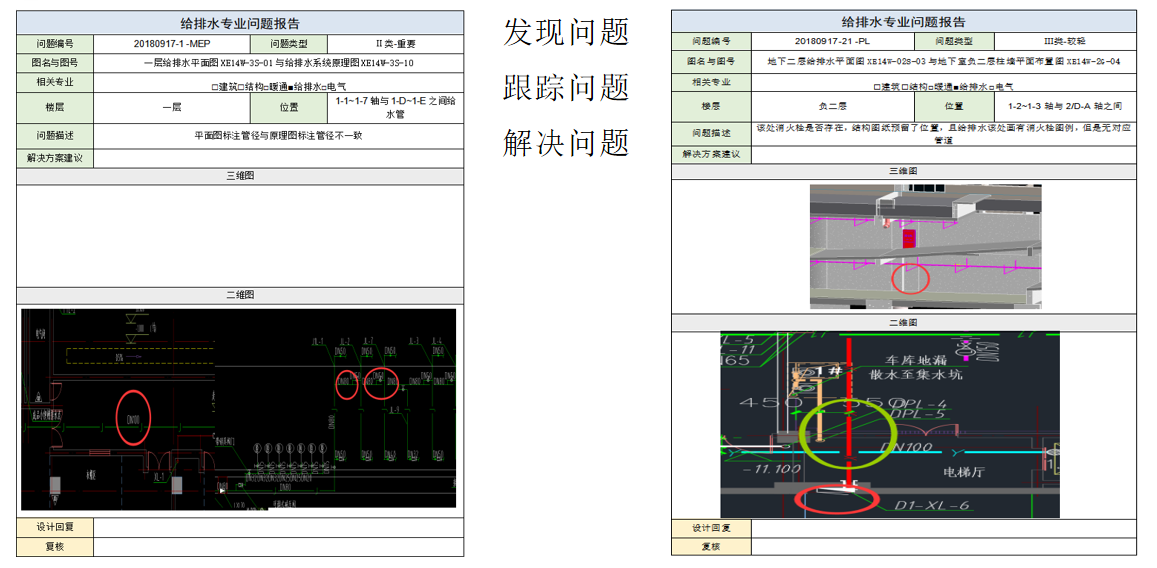

价值点四：建模的同时对图纸进一步理解，找出存在的问题，把问题再施工前经与设计院协商得以解决。
价值点五：出具具有尺寸、标高、间距等现场所需的施工信息的各专业施工图纸。
效果总结 ：
场地布置，可视化总平面图布置，减少二次搬运，提高了空间利用率；
机电深化解决图纸碰撞点 35 2处，优化管线走向50余处，共计节约成本116.7万；
自动排砖，减少二次搬运与材料浪费提升砌体施工质量与速度，创造经济效益22万；
企业族库为公司储备了可以重复使用的关键技术。
完成三维交底18次，加强现场人员理解，提高施工与管理效益。
进度模拟不断辅助调整计划，确保了项目11个里程碑节点顺利完成。
平台协同，大量减少沟通壁垒，提高公司的施工总承包管理水平。过程留痕，有据可查，提高了资料传输效率和管理效率。
1、建模大师 - 建筑模块
CAD转化功能，尤其是柱转化、梁转化，节约了平时一根根，一条条得去绘制模型。
建议 ：再提高下准确率，翻模时有些梁是识别不到尺寸。
一键成板功能，极大加快了绘制板边缘的速度，取代了之前一条一条得去拾取剪切边缘再去生成。
建议 ：有时会在明显围成封闭区域的范围生成不了板，需要手动绘制。
梁随板功能：在结构找坡中特别好用，不再需要逐条梁去调节起点，终点的偏移。
一键剪切功能：可以自己选择剪切的优先级，可框选或者全选，节省了画完模型去检查校对连接的问题。
2、建模大师 - 施工模块
常用的功能有创建地坪、创建道路、生成路口，生成精细脚手架，更快得辅助施工场地模型的绘制，美观不少。
建议：增加盘扣架脚手架自动生成功能。
3、建模大师 - 机电模块
CAD转化，一键翻模，有问题的地方会云线标注，还可以选择喷淋的危险等级，自动匹配喷头数量及给水管径。在管线优化阶段，一键翻弯，精确避障，省去了平剖面切换调整的麻烦。
4、建模大师 - 族库大师
提供了自己管理族库的便利，可以在平台找到需要的族，还可以将自己做的族上传到自己的店铺，进行售卖。
